Ferramentas Dexa
1 / 5

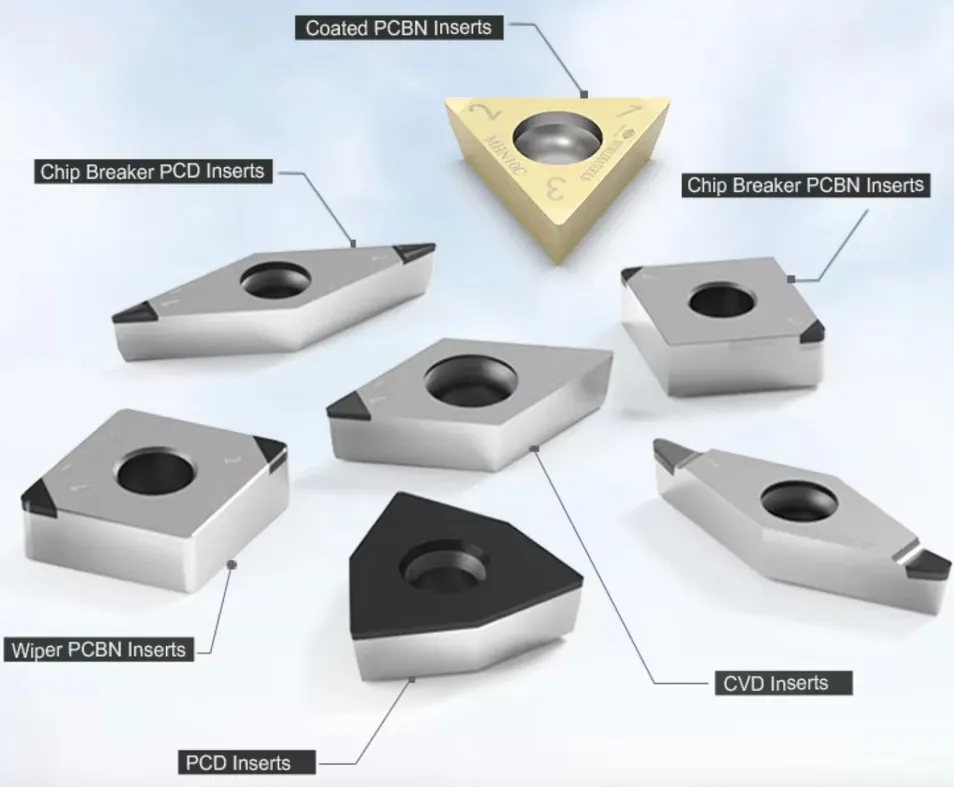

As nossas soluções de corte ultrafinas fornecem ferramentas especializadas para as aplicações de maquinação mais exigentes. A linha de produtos inclui:
Cada solução é adaptada para maximizar a produtividade, prolongar a vida útil da ferramenta e reduzir os custos de usinagem em suas respectivas aplicações.
| Propriedade material | Especificação de desempenho |
|---|---|
|

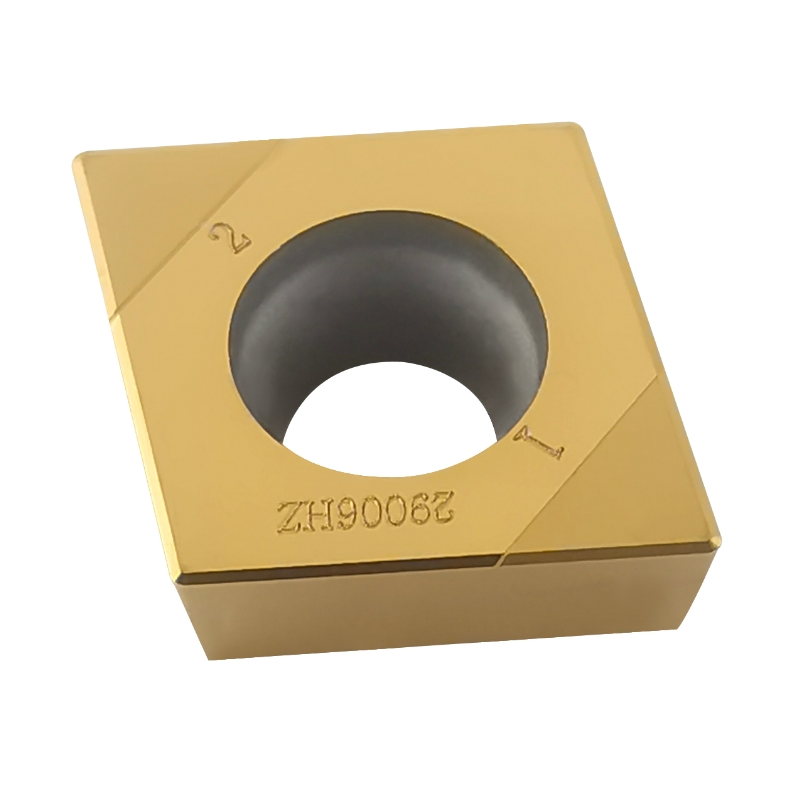

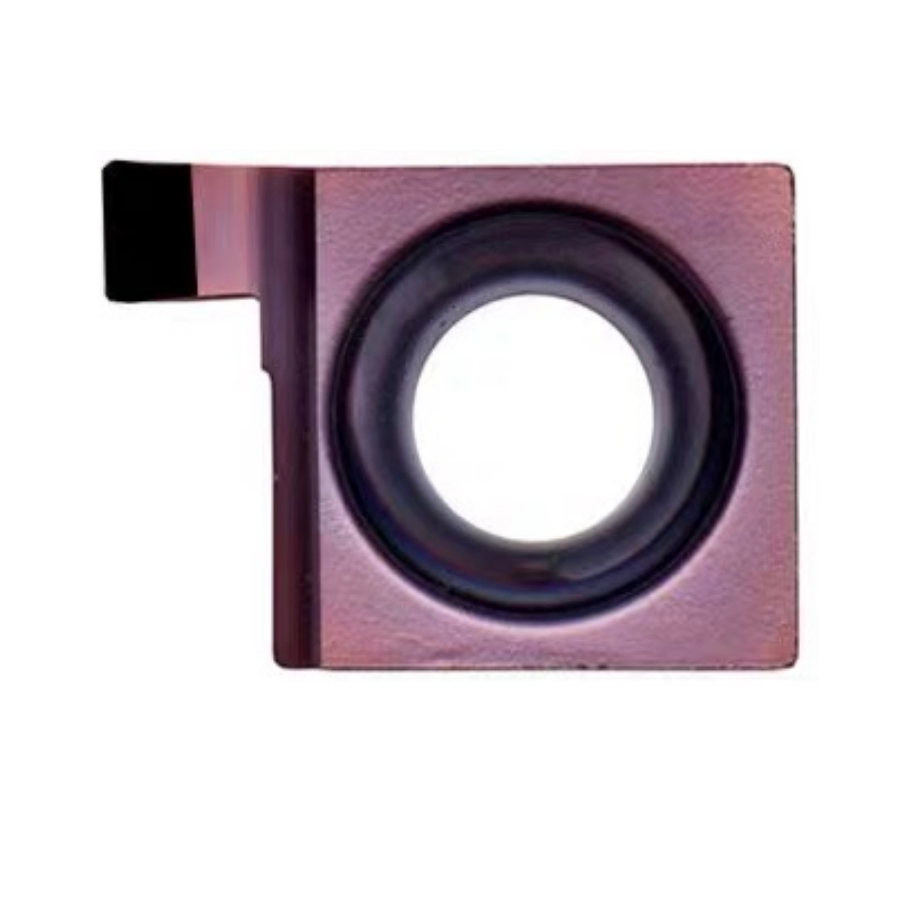

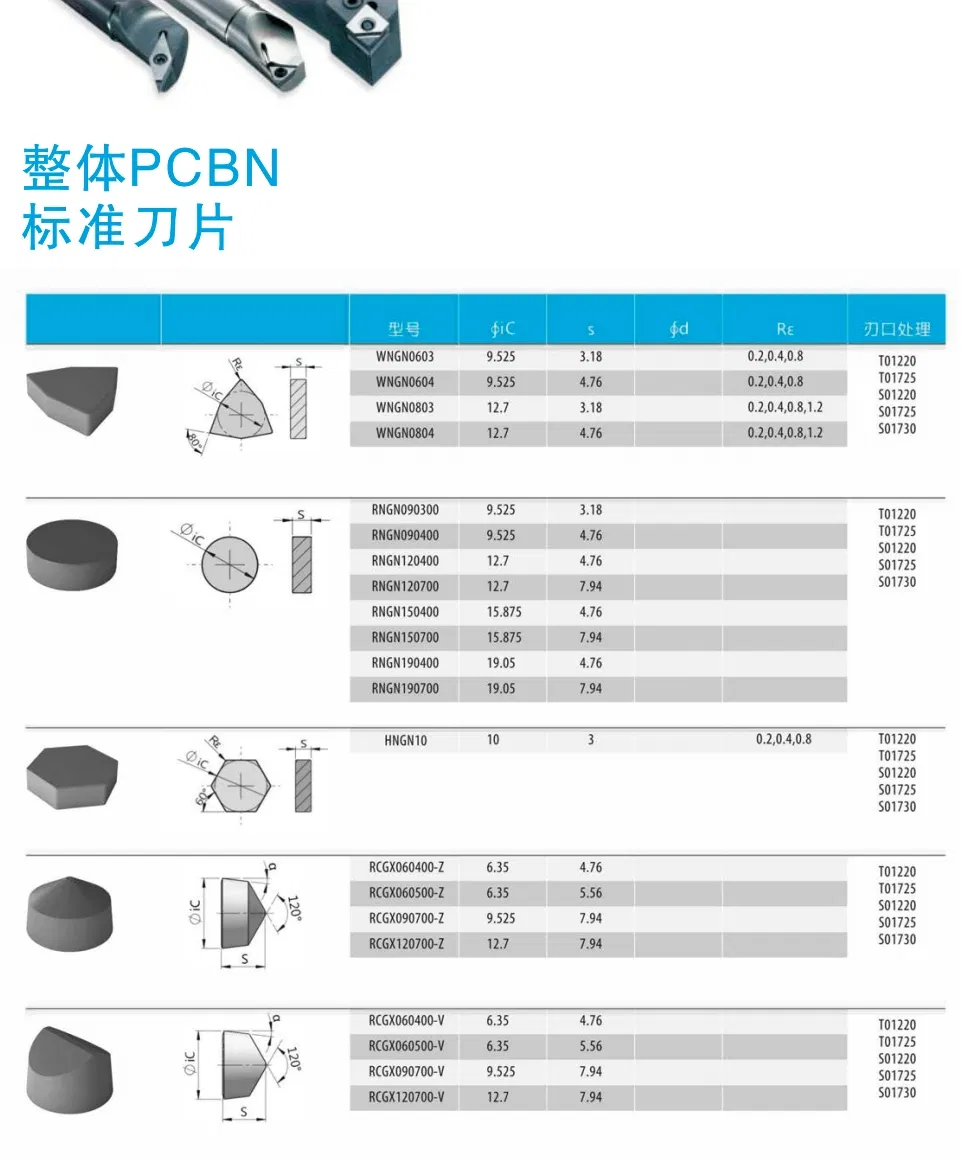

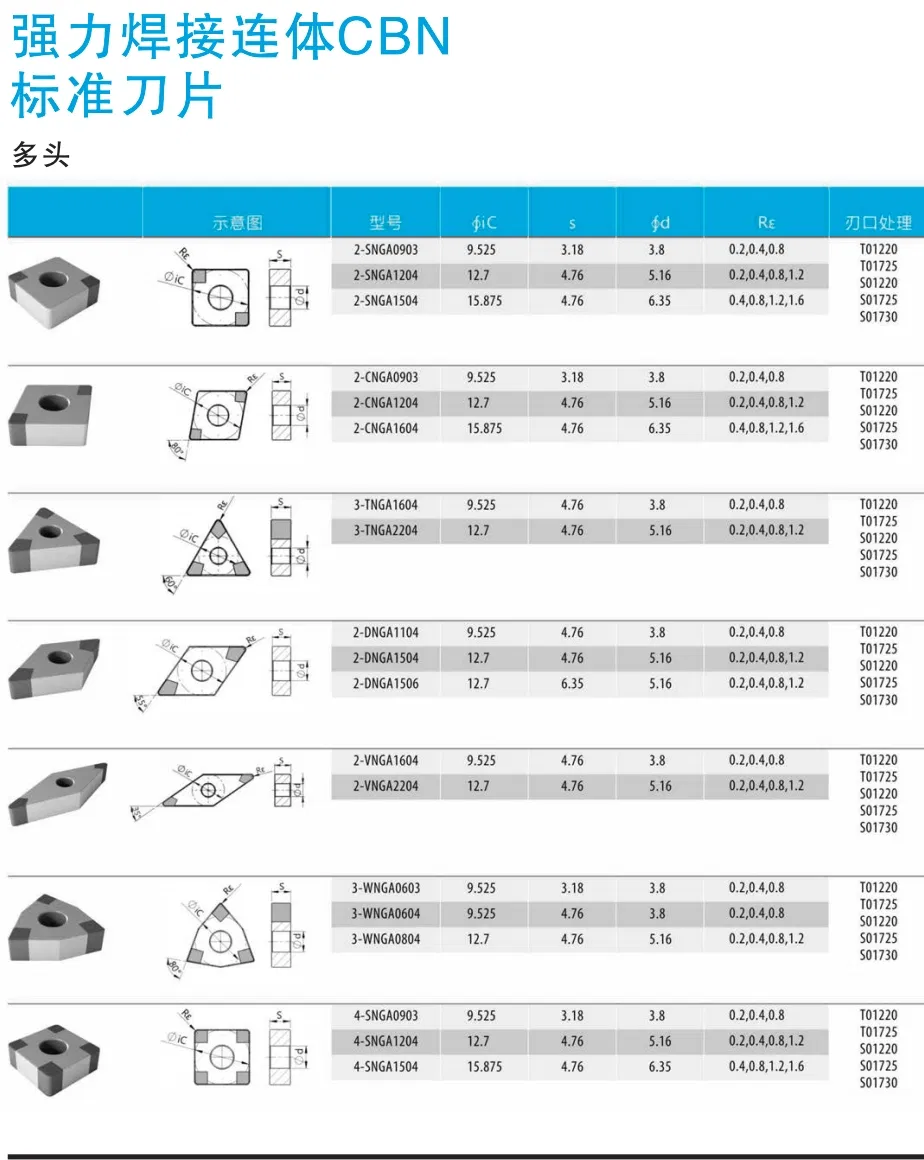

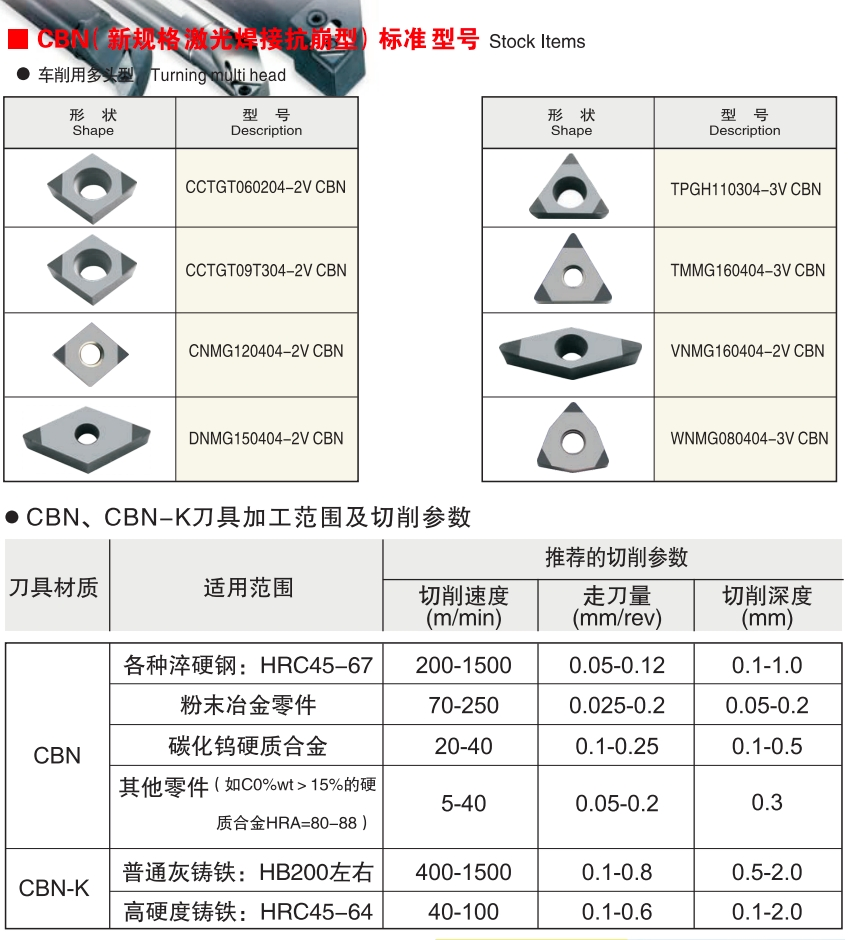

Inserção CBN: • densidade: ≥ 3.38 g/cm³ • tamanho do grão: 2-8 μm • resistência à compressão: 3500-4000 MPa • Estabilidade térmica: 1400 ° C (inerte) |

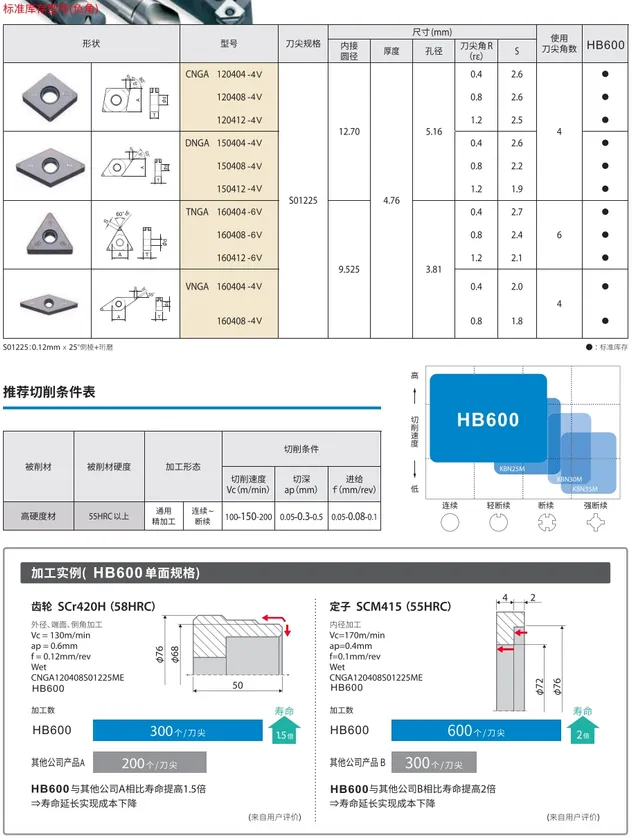

Inserção CBN: • dureza: 3000-4000 HV • aplicações: Aços endurecidos (45-68 HRC) • velocidade de Corte: 100-300 m/min • vida útil da ferramenta: 3-5x vs cerâmica |
|

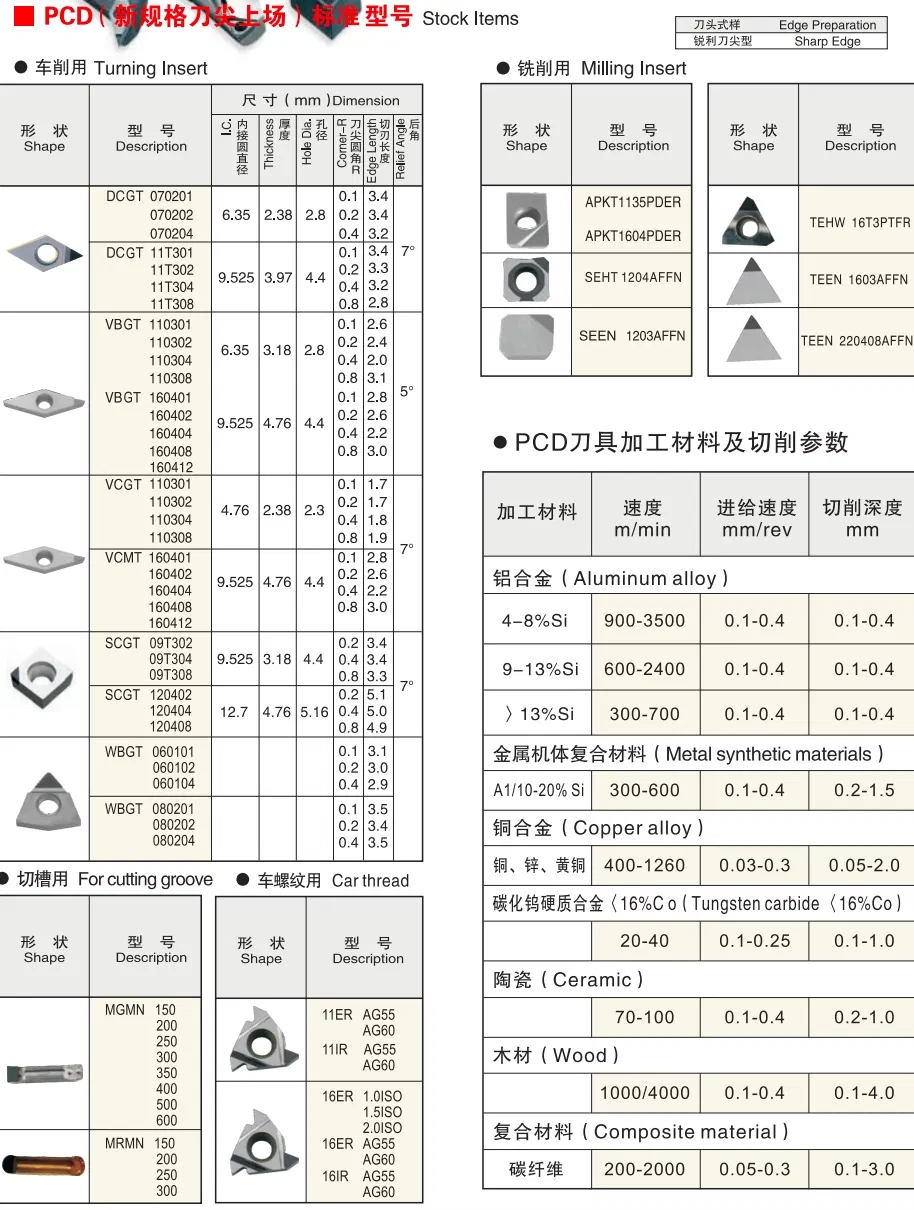

Inserção PCD: • densidade: ≥ 4.1 g/cm³ • grãos de diamante: 2-30 μm • dureza: 50-70 GPa • condutividade térmica: 500-700 W/MK |
Inserção PCD: • aplicações: Metais não ferrosos, compósitos • acabamento da superfície: Ra 0.1 - 0.4 μm • vida útil da ferramenta: 10-20x vs carboneto • temperatura máxima: 700 ° C (ar) |
|
Ferramenta de diamante natural: • tipo de cristal: Diamantes IIa • dureza: 80-100 GPa • condutividade térmica: 900-2000 W/MK • raio da borda: 0.05 - 0.1 μm |
Ferramenta de diamante natural: • acabamento da superfície: Ra < 0.01 μm • aplicações: Usinagem de ultra-precisão • precisão: Nível do nanômetro • resistência ao desgaste: Extrema |
|
Encaixe em cerâmica: • densidade: 3.2 - 3.9 g/cm³ • dureza: 1600-2000 HV • dureza da fratura: 4-8 MPa·m¹/² • tipos: Base de alumina/silicone Nitride |
Encaixe em cerâmica: • velocidade de Corte: 300-800 m/min • Temp. Máx.: 1200 - 1400 ° C • aplicações: Usinagem de aço de alta velocidade • vantagem: 5-10x mais rápido que o carboneto |
A ferramenta superdura (CBN, PCD, Diamond) é implementada para aplicações exigentes em que as ferramentas convencionais falham. A CBN é especializada na maquinagem de metais ferrosos duros (por exemplo, aço endurecido, ferro fundido), substituindo frequentemente a moagem. A PCD é excelente no processamento de materiais abrasivos não ferrosos, como alumínio de alto silício e compostos. O Crystal Diamond simples está reservado para o acabamento de espelho de ultra-precisão de componentes ópticos e críticos. A sua utilização permite uma produtividade superior, uma vida útil extrema da ferramenta e uma qualidade de superfície excecional.
