Visão Geral

Descrição de Produto

Funcionamento e Aplicações

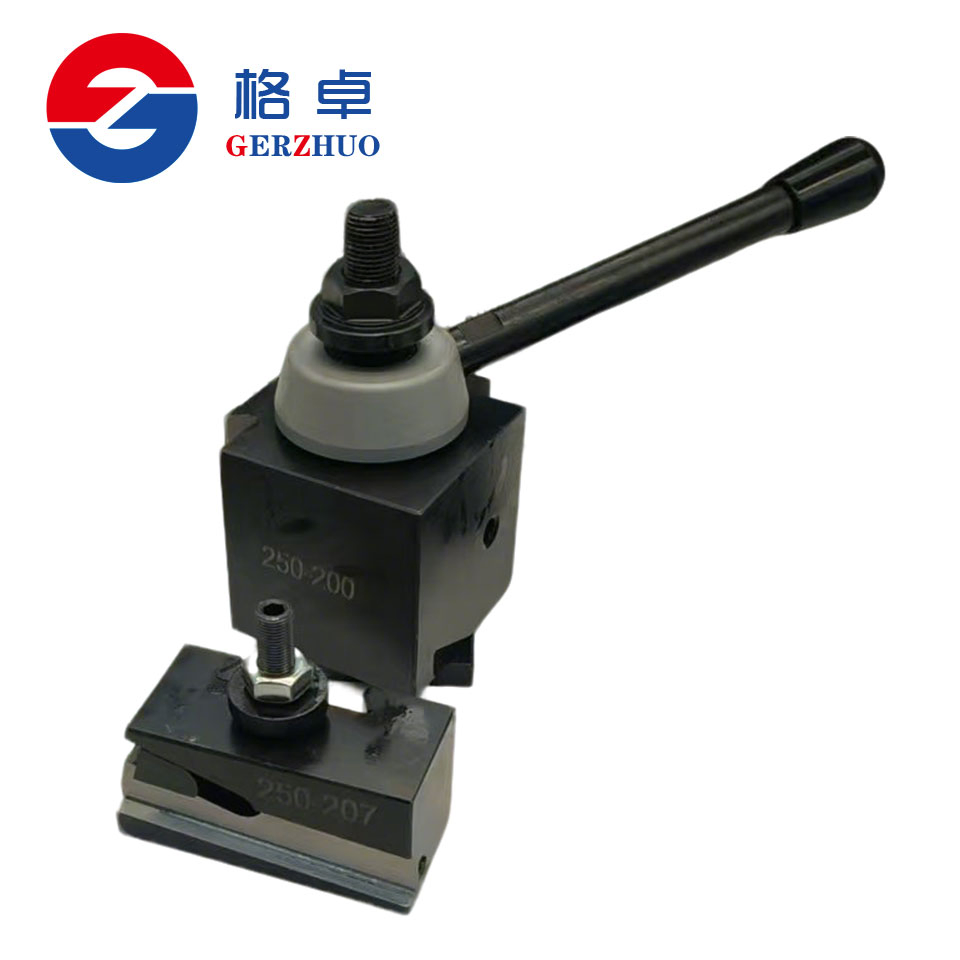

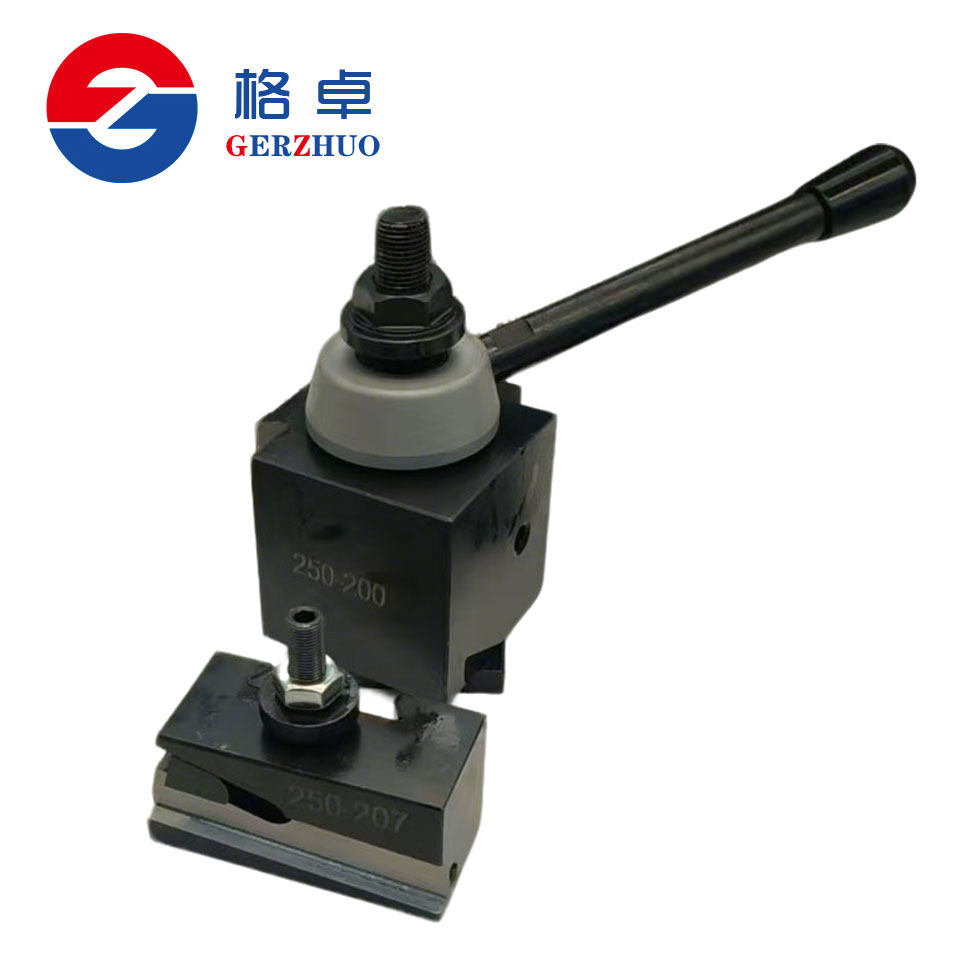

O poste de ferramenta de troca rápida é um acessório principal da ferramenta da máquina, é composto por poste de ferramenta e vários tipos de suportes de ferramentas, de acordo com os requisitos de processamento das peças de trabalho.

Os suportes de ferramentas de fixação são selecionados para terminar a face cilíndrica, a face final, o corte, a perfuração, a retificação, bem como outros processamentos. Realiza a montagem da ferramenta fora da máquina, tem ferramenta de troca rápida, alta precisão, rigidez forte, etc. são acessórios satisfatórios no lugar de torretas quadradas.

O poste de ferramenta de troca rápida pertence ao dispositivo de troca de ferramentas auxiliar da máquina, em vez de ferramentas de viragem tradicionais ou ferramentas de formação. A sua função principal é conseguir uma rápida substituição de ferramentas e um posicionamento preciso, principalmente aplicado no sistema de magazines de ferramentas de equipamentos de usinagem automatizados (como tornos CNC, centros de usinagem).

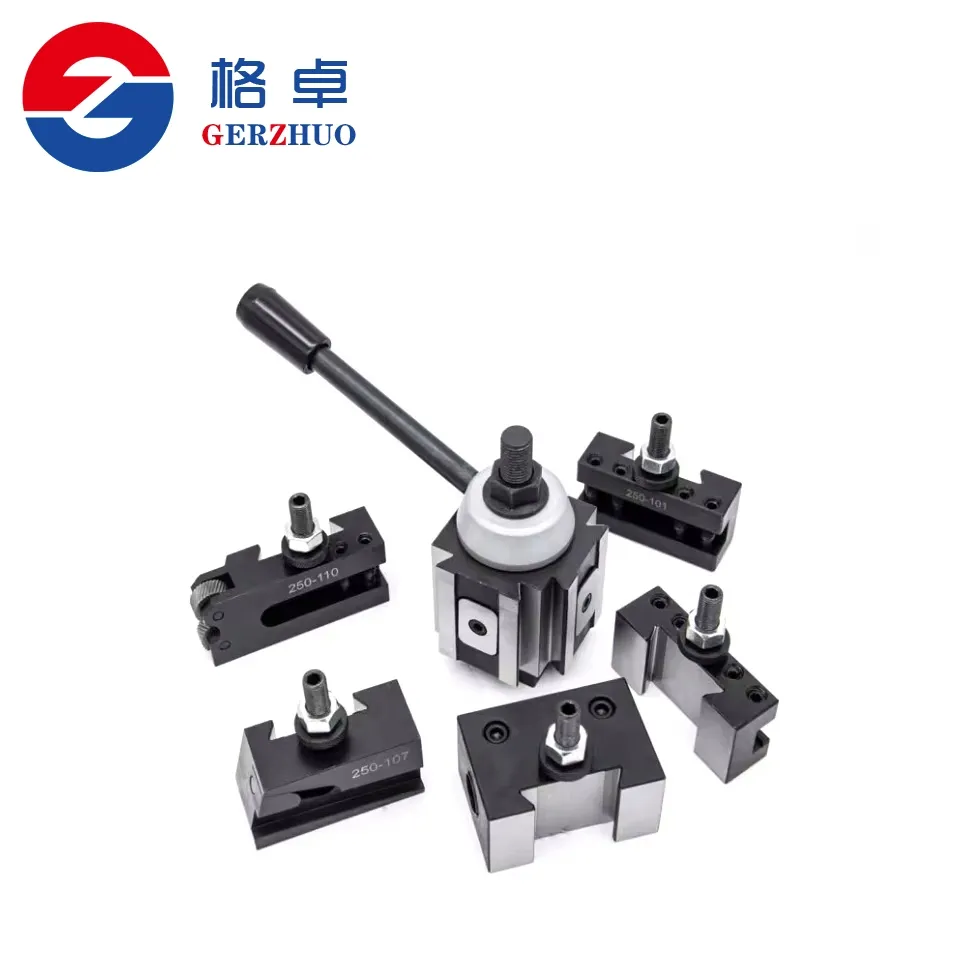

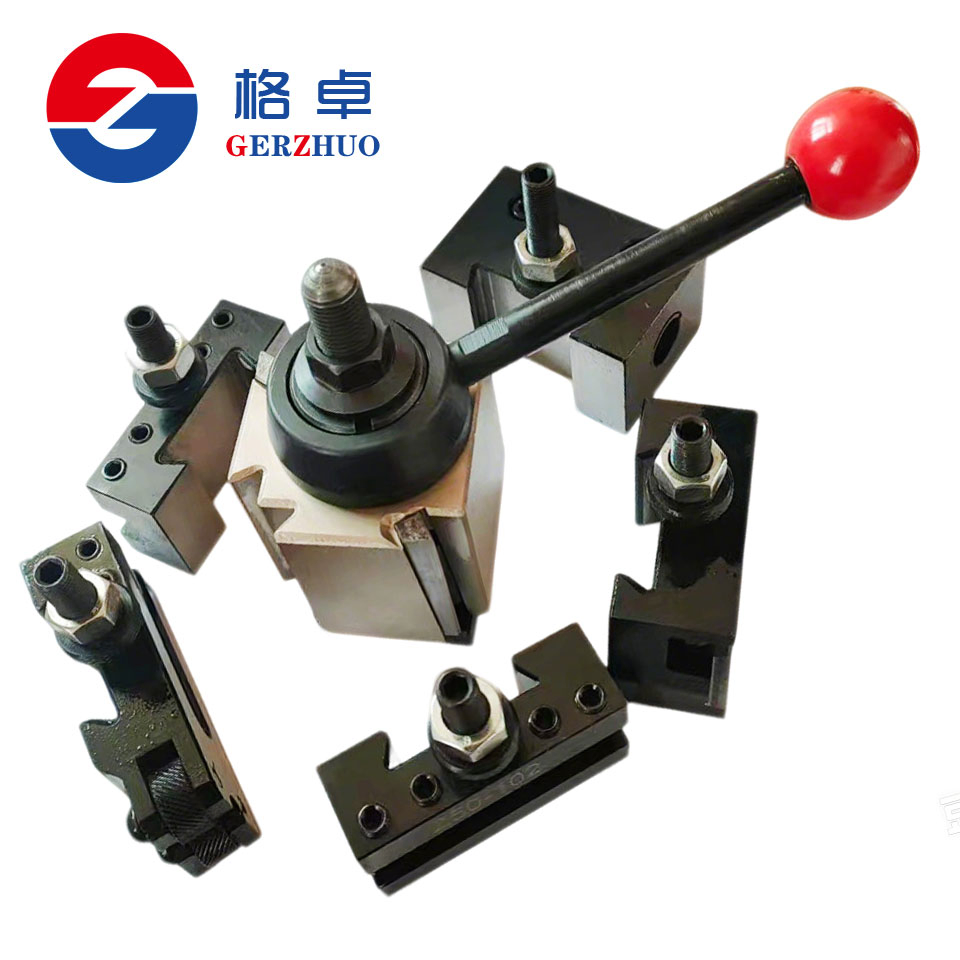

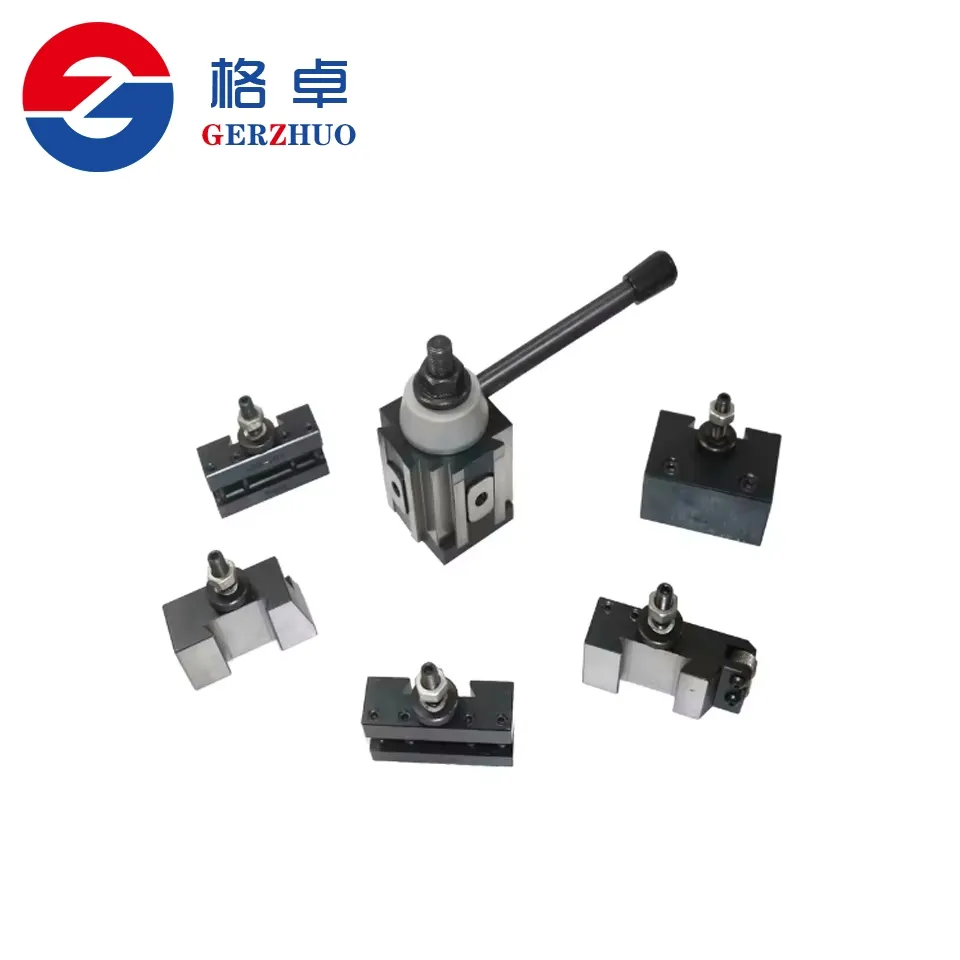

Inclui:

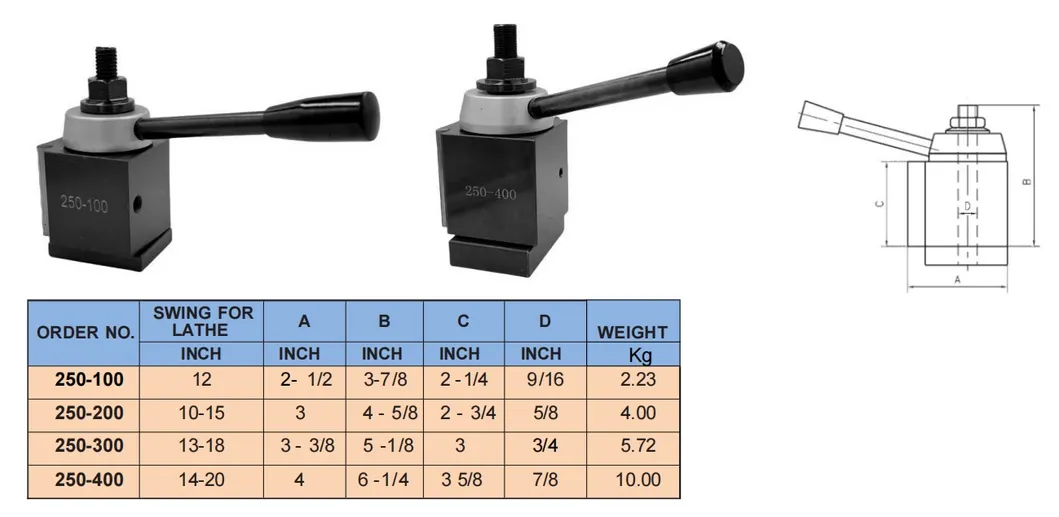

• Poste de ferramentas em forma de cunha (3" C x 3" L x 4-5/8" A)

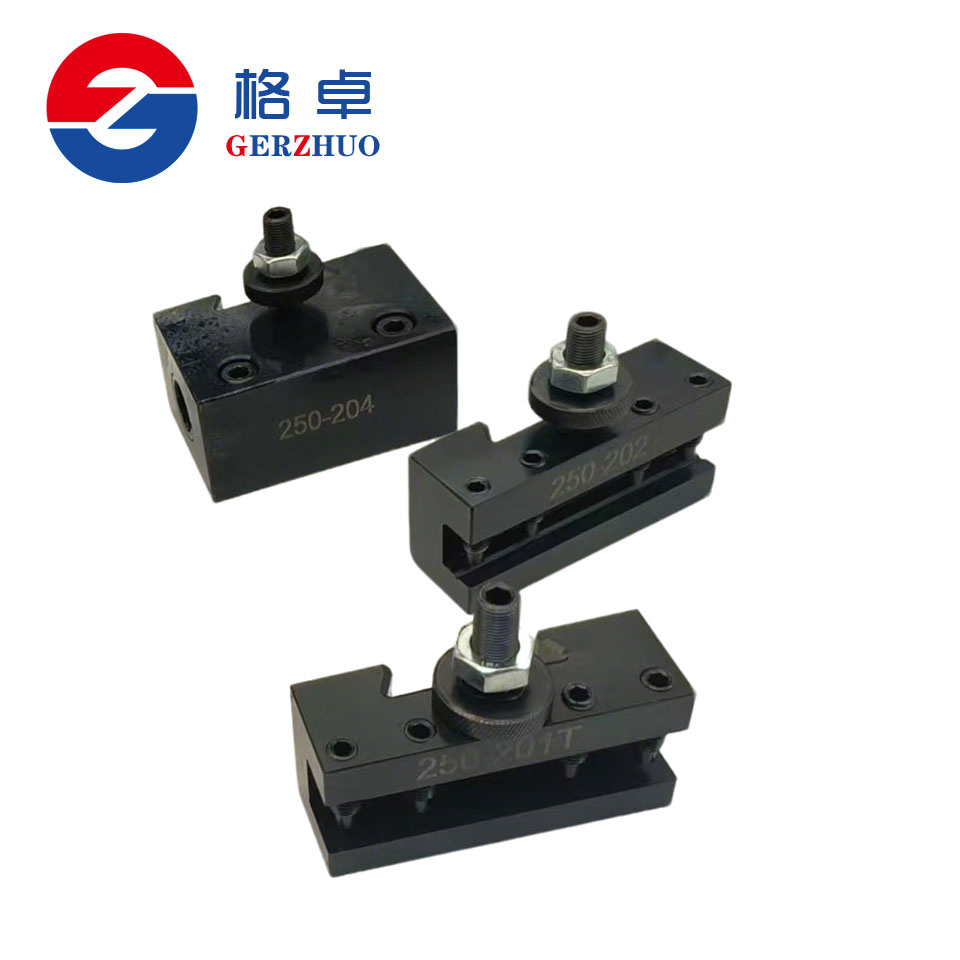

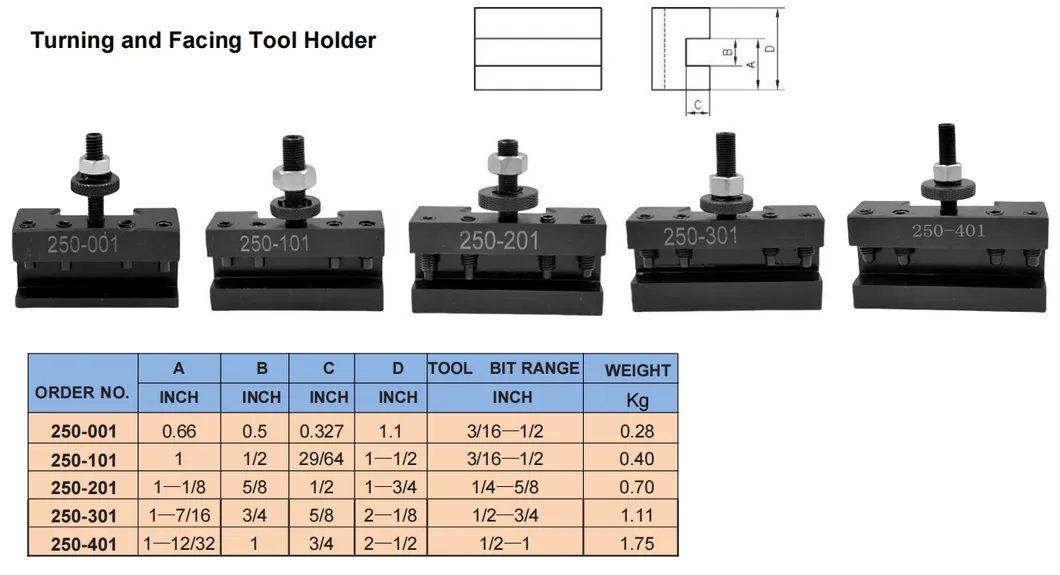

• Suporte de rotação e virada nº 1 com capacidade de ferramenta de 1/4-5/8"

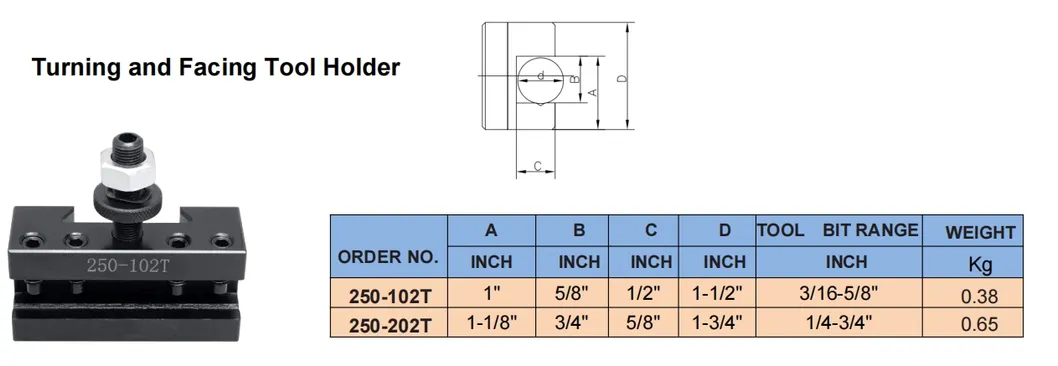

• Suporte de ferramentas com 1/4-5/8" para perfuração, rotação e faceamento nº 2

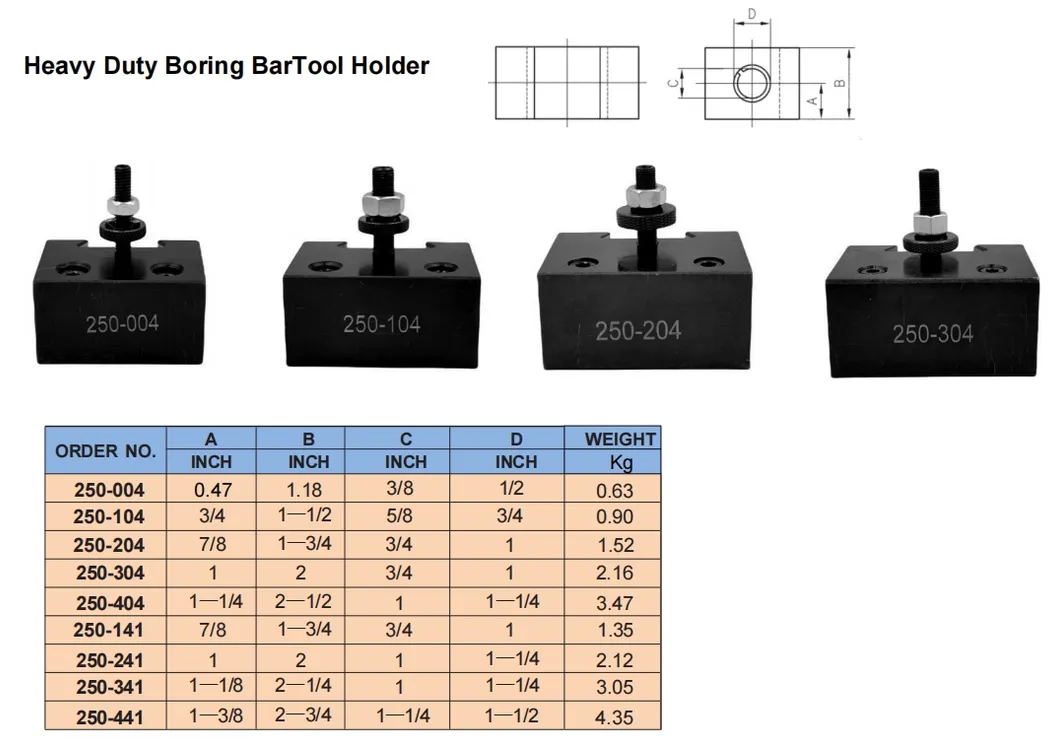

• Suporte de ferramentas com barra de perfuração nº 4 com capacidade de 3/4 e 1"

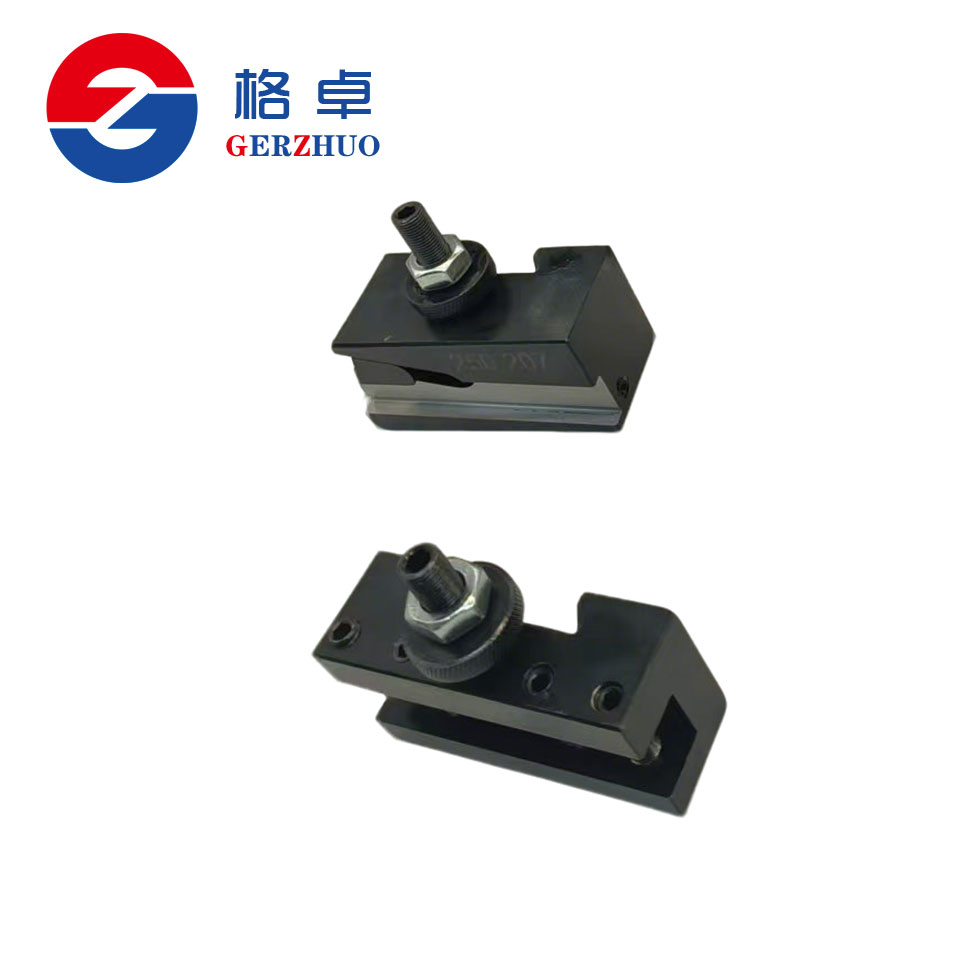

• Suporte universal para ferramentas de lâminas para separação nº 7 com altura da lâmina de 11/16"

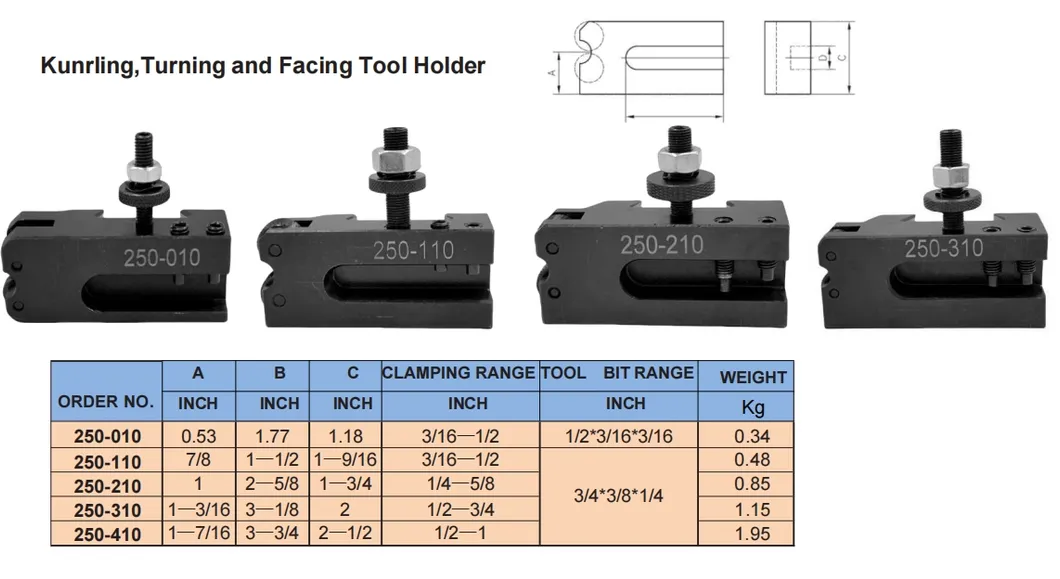

• Nº 10 serrilhado, virado e a rodar suporte da ferramenta 1/4-5/8"

O tamanho do prisioneiro é M16 e é perfeito para a maioria dos tornos populares, embora a modificação possa ser necessária para algumas máquinas (uma bucha ou um prisioneiro central novo para um furo menor pode ser necessário). Reduz o tempo da sua configuração - muda imediatamente de uma operação para outra. Instale rápida e facilmente num motor, bancada ou torno para uma vasta gama de operações. Totalmente intercambiáveis com a maioria dos outros fabricantes.

Modelos Disponíveis

Conjuntos de colunas de ferramentas tipo cunha (conjuntos de 6 peças):

• 251-000 (Torno Swing - 8 polegadas): Cada 1 pc de 250-000, 250-001, 250-002, 250-004, 250-007, 250-010
• 251-111 (Torno Swing - 12 polegadas): Cada 1 pc de 250-111, 250-101, 250-102, 250-104, 250-107, 250-110
• 251-222 (Torno Swing - 10-15 polegadas): Cada 1 pc de 250-222, 250-201, 250-202, 250-204, 250-207, 250-110
• 251-333 (Torno Swing - 13-18 polegadas): Cada 1 pc de 250-333, 250-301, 250-302, 250-304, 250-307, 250-310
• 251-444 (Torno Swing - 14-20 polegadas): Cada 1 pc de 250-444, 250-401, 250-402, 250-404, 250-407, 250-410
• 251-555 (Torno Swing - 17-48 polegadas): Cada 1 pc de 250-555, 250-501, 250-502, 250-504, 250-507, 250-510

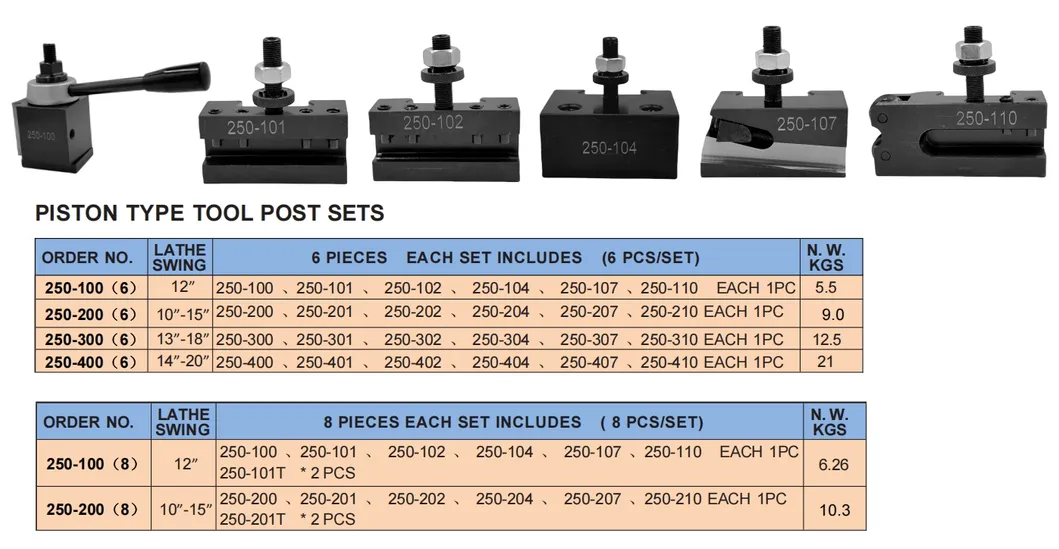

Conjuntos de colunas de ferramentas do tipo pistão (conjuntos de 6 peças):

• 251-100 (Torno Swing - 12 polegadas): Cada 1 pc de 250-100, 250-101, 250-102, 250-104, 250-107, 250-110
• 251-200 (Torno Swing - 10-15 polegadas): Cada 1 pc de 250-200, 250-201, 250-202, 250-204, 250-207, 250-110
• 251-300 (Torno Swing - 13-18 polegadas): Cada 1 pc de 250-300, 250-301, 250-302, 250-304, 250-307, 250-310
• 251-400 (Torno Swing - 14-20 polegadas): Cada 1 pc de 250-400, 250-401, 250-402, 250-404, 250-407, 250-410
• 251-500 (Torno Swing - 17-18 polegadas): Cada 1 pc de 250-500, 250-501, 250-502, 250-504, 250-507, 250-510
• 251-600 (Torno Swing - 65-60 polegadas): Cada 1 pc de 250-600, 250-601, 250-602, 250-604, 250-607, 250-610

Utilização

Ideal para máquina de fresagem CNC e operações diversas de torno mecânico.

Especificações técnicas

R8 Shank ER Collet End Mill Chuck: são feitos de aço de alta qualidade, com dureza de HRC48-55. Produzimos todo o tamanho da série de moinhos de R8, incluindo a série de moinhos de mandril R8 ER16 ER32 ER40. Exportamos e estabelecemos uma boa relação de cooperação. Também fabricamos tipos de acessórios de máquinas CNC, incluindo mandris de pinça, pernos de tração, botão de retenção, chave e chave inglesa e outros produtos relacionados.

Nossos Serviços

• Podemos oferecer-lhe a amostra para verificar os nossos produtos, se os produtos não são o que procura, por favor forneça o seu pedido detalhado.
• Se tiver alguma questão, contacte a qualquer momento, responderemos logo que possível.
• Nós também empreendemos a compra de todo o tipo de acessórios de máquinas CNC com sua exigência.
• Caixa de papel ou caixa/PCS plásticos, ou como requisito do cliente.
• Prazo de entrega de cerca de 7-20 dias.
