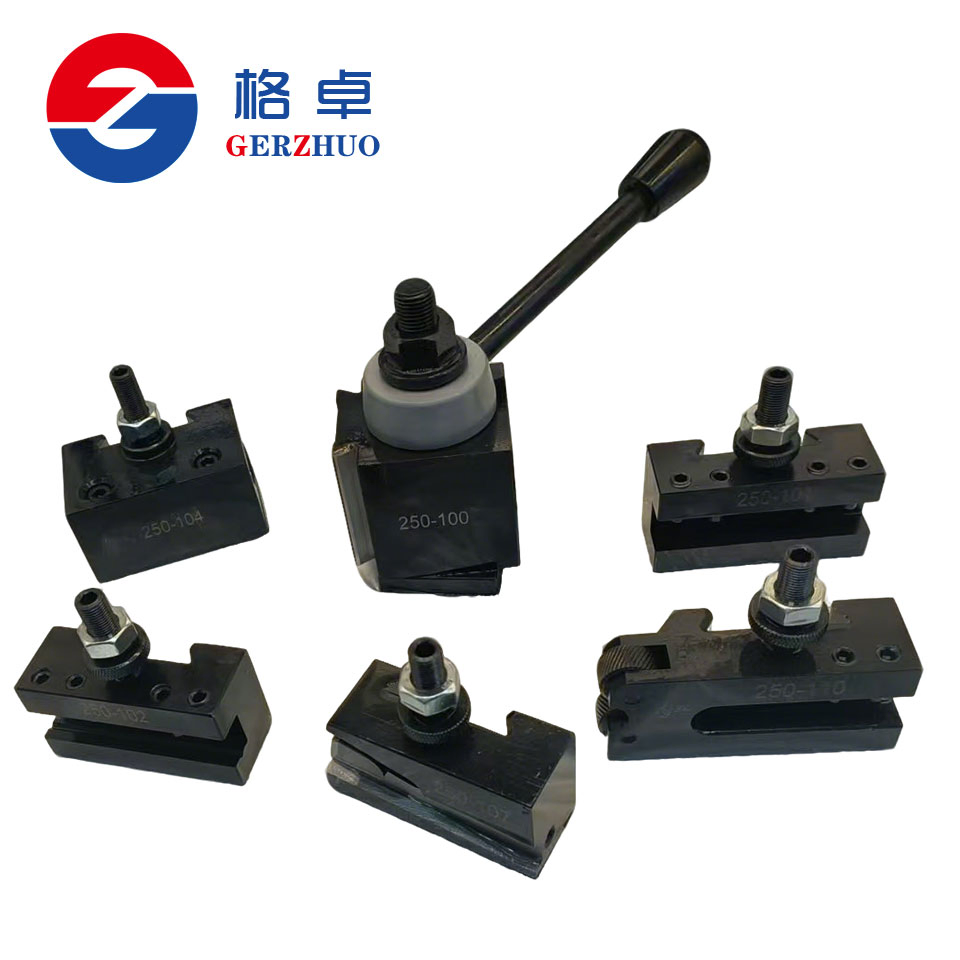

Suporte de Ferramentas de Substituição Rápida Lathe Tools - Poste de Ferramenta 251-222
Suporte de ferramentas para suporte de colunas de ferramentas de troca rápida de alta qualidade - Suporte de poste para ferramenta de acabamento de óxido preto para máquina Lathe
Descrição do Produto
| Fonte de alimentação |
Nulo |
| Superfície |
Aço endurecido |
| Tipo de motor |
Nulo |
| Suporte personalizado |
Padrão |
| Número do modelo |
251-222 |
| Nome do produto |
Conjunto de colunas da ferramenta de alteração rápida tipo cunha 251-222 |
| Material |
Aço |
| Processo |
Terreno de precisão e endurecido, passivado, soldadura, etc. |
| Componentes |
250-222, 250-201, 250-202, 250-204, 250-207, 250-210 |
| O baloiço se lamentou |
10-15 polegadas |
| Estilo |
Tipo de cunha |
| Quantidade |
6 PCs |
| Aplicação |
Mini Lathe, CNC Lathe Machine, Centro de maquinagem, etc. |
| MOQ |
10 redes |
| Tempo de entrega |
10-20 dias |
251-222 conjunto de colunas da ferramenta de mudança rápida - tipo de cunha
Descrição técnica:
O poste de ferramenta de troca rápida é um acessório principal da ferramenta da máquina, é composto por poste de ferramenta e vários tipos de suportes de ferramentas, de acordo com os requisitos de processamento das peças de trabalho, os suportes de ferramentas de fixação são seleccionados para terminar a face cilíndrica, a face final, o corte, a perfuração, a rectificação, Perfuração, bem como outros processamentos. Realiza a montagem da ferramenta fora da ferramenta de themachine, tem ferramenta de troca rápida, alta precisão, rigidez forte, etc. são acessórios satisfatórios no lugar de torretas quadradas.
O poste de ferramenta de troca rápida pertence ao dispositivo de troca de ferramentas auxiliar da ferramenta da máquina, em vez de ferramentas de viragem tradicionais ou ferramentas de formação. A sua função principal é conseguir uma rápida substituição de ferramentas e um posicionamento preciso, principalmente aplicado no sistema de revistas de ferramentas de equipamento de maquinagem automatizado (como tornos CNC, centros de maquinagem).

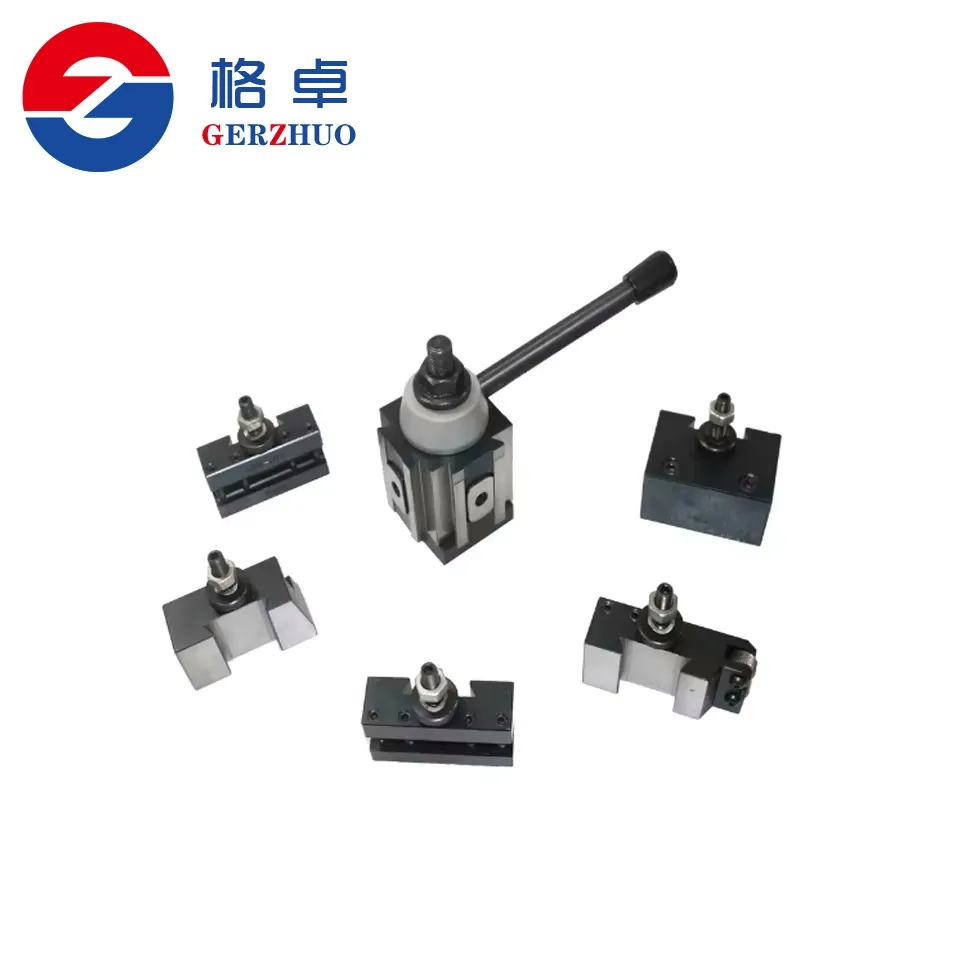

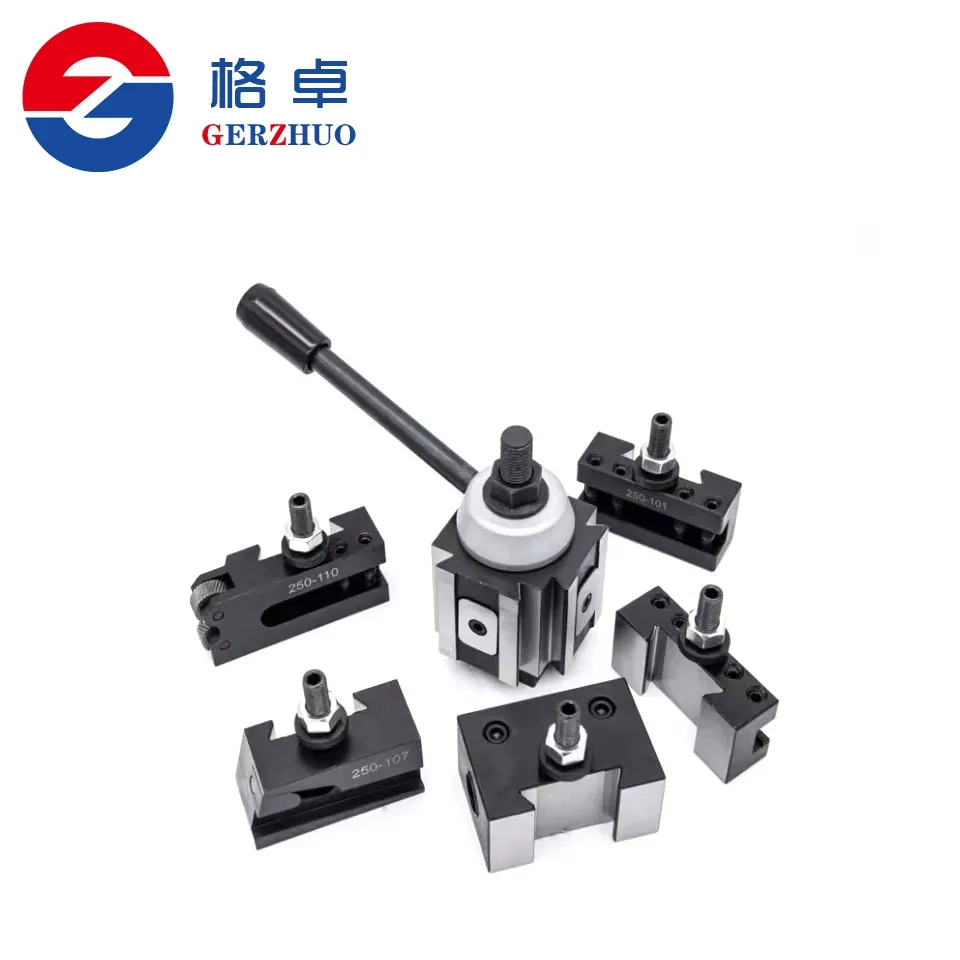

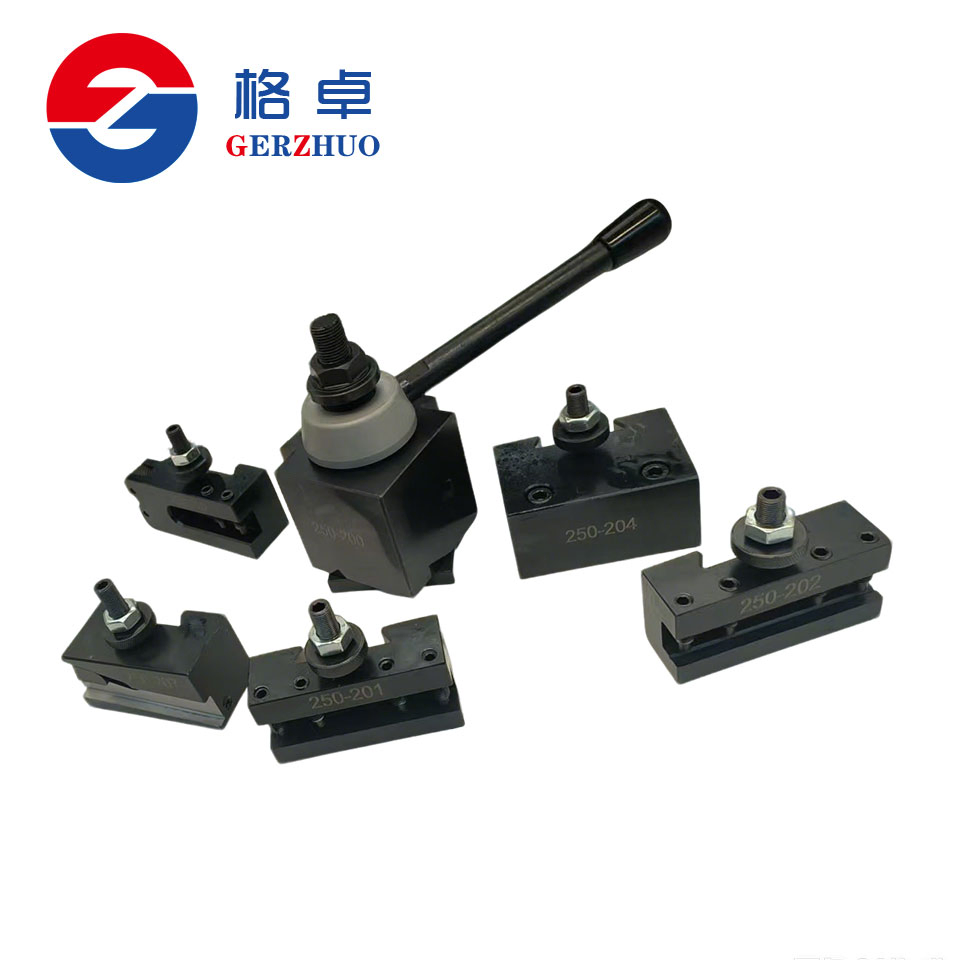

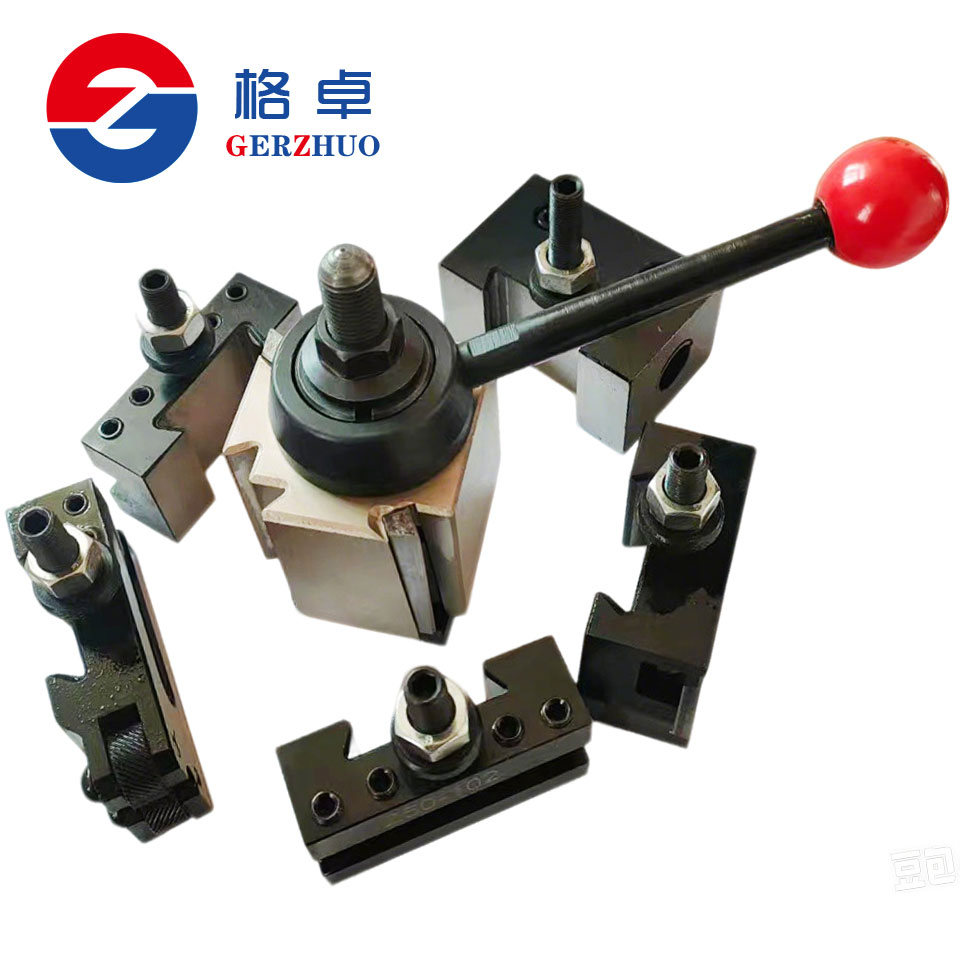

Inclui:

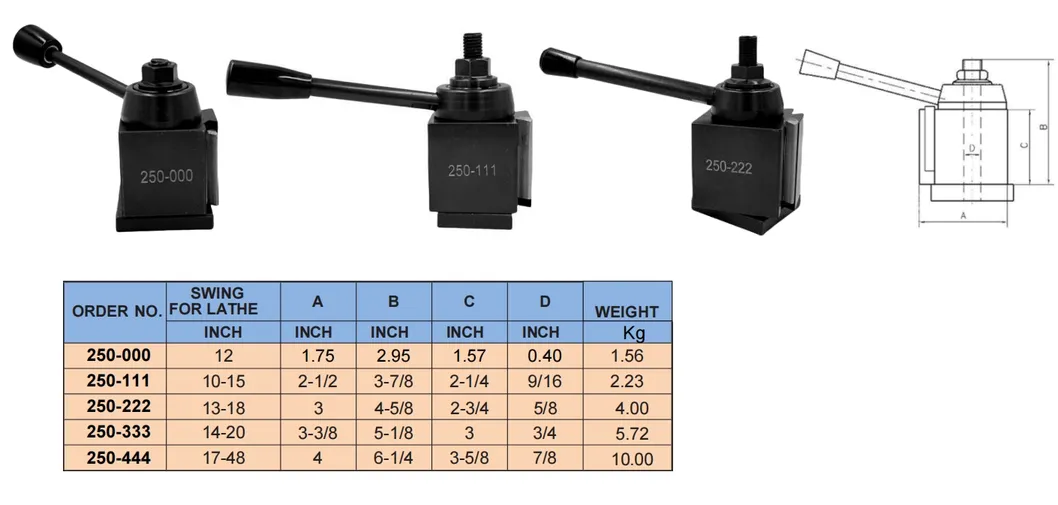

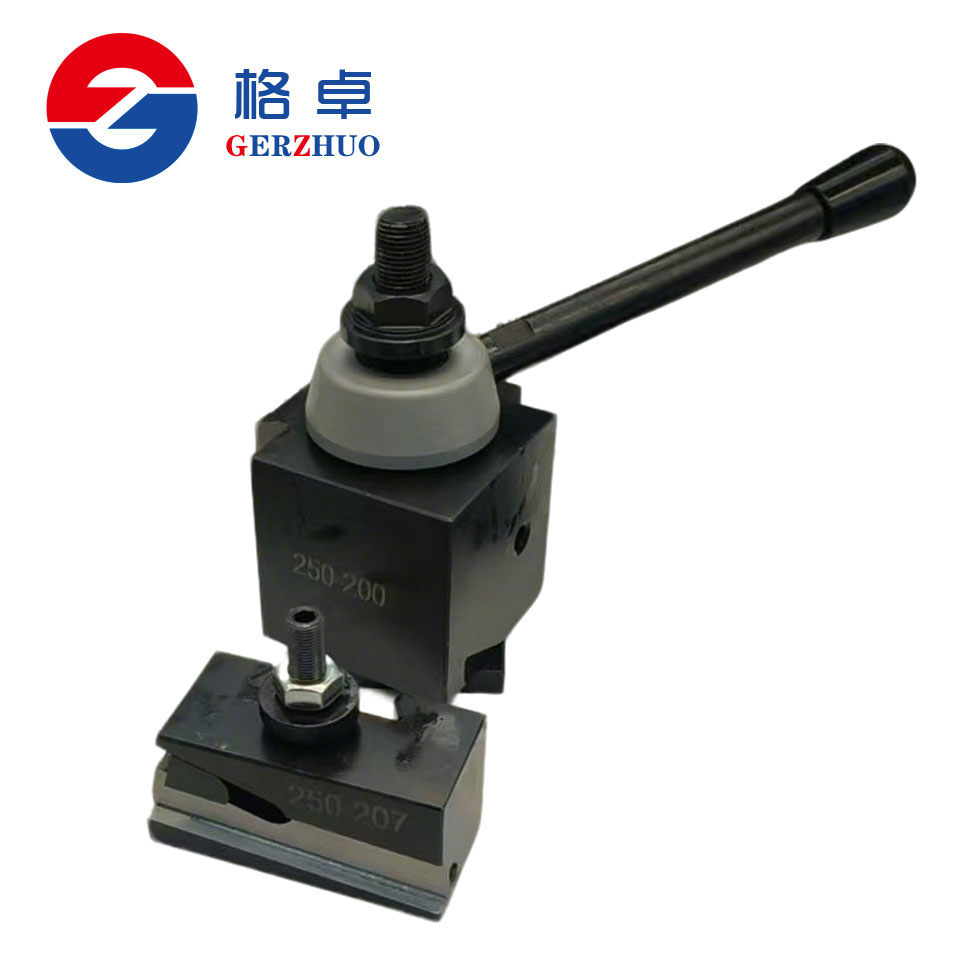

Poste de ferramentas em forma de cunha (3" Cx3" WX 4-5/8" H)

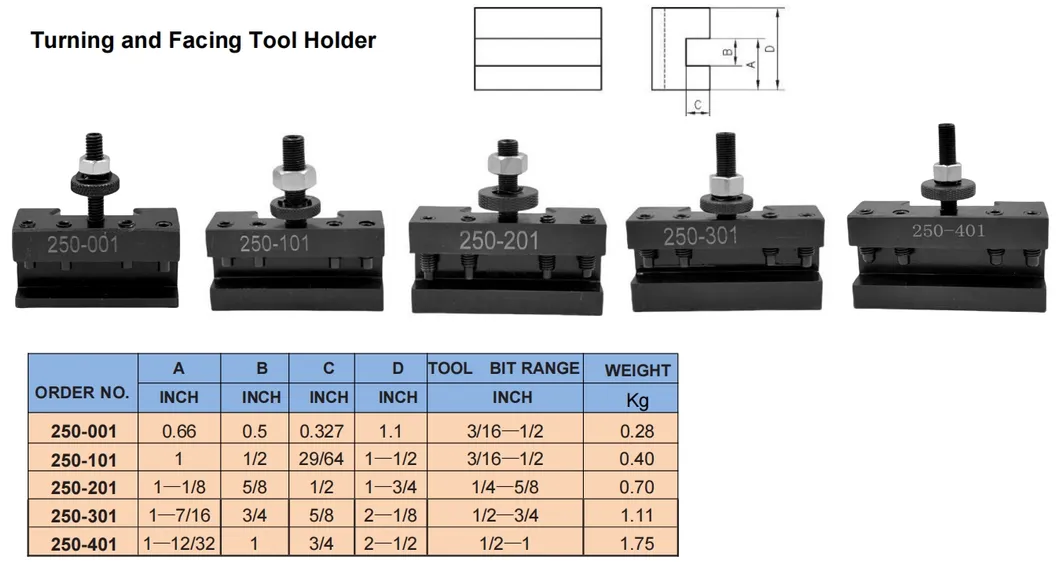

Suporte de rotação e virada no 1 com capacidade de ferramenta de 1/4-5/8"

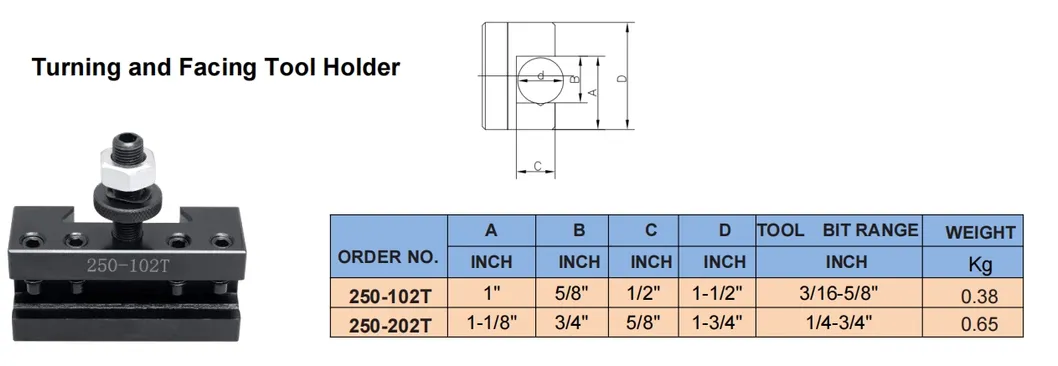

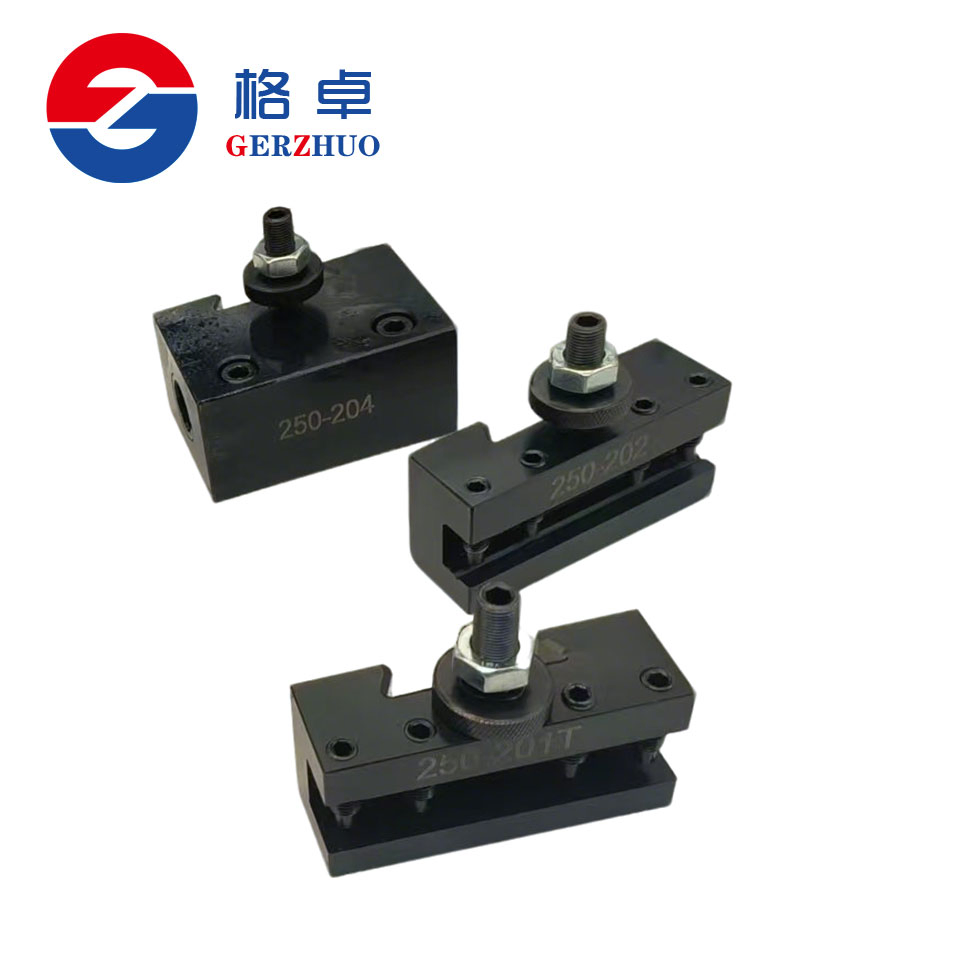

Suporte de ferramentas com 1/4-5/8" para perfuração, rotação e faceamento n.o 2

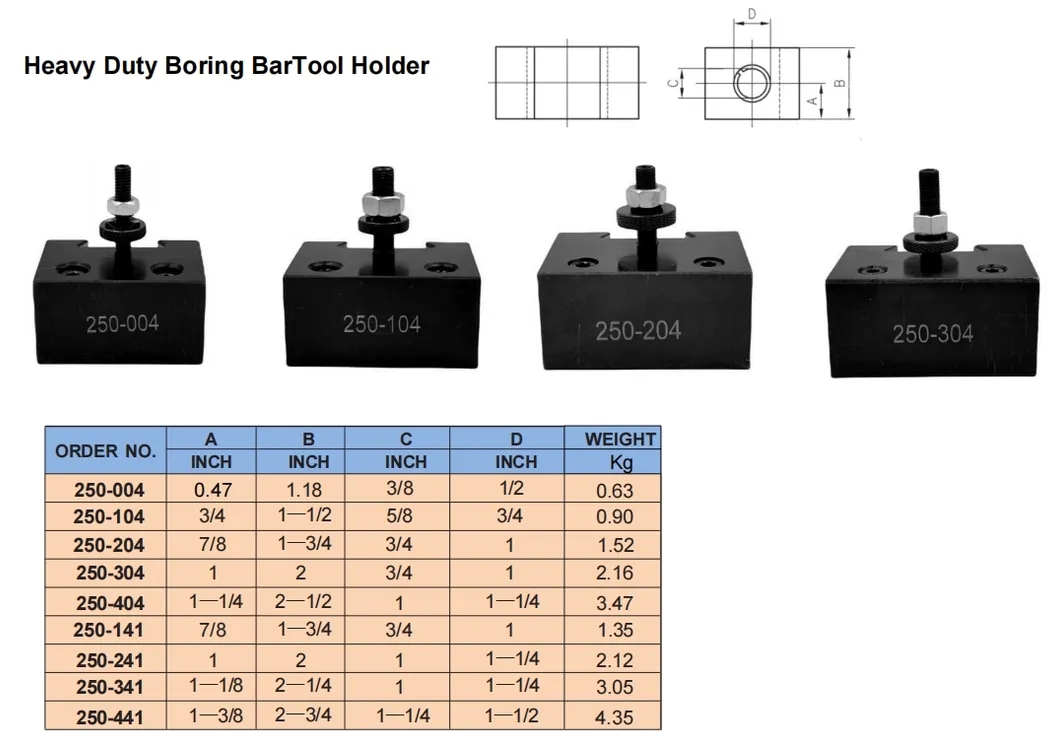

Suporte de ferramentas com barra de perfuração n.o 4 com capacidade de 3/4 e 1"
Suporte universal para ferramentas de lâminas para separação n.o 7 com altura da lâmina de 11/16"

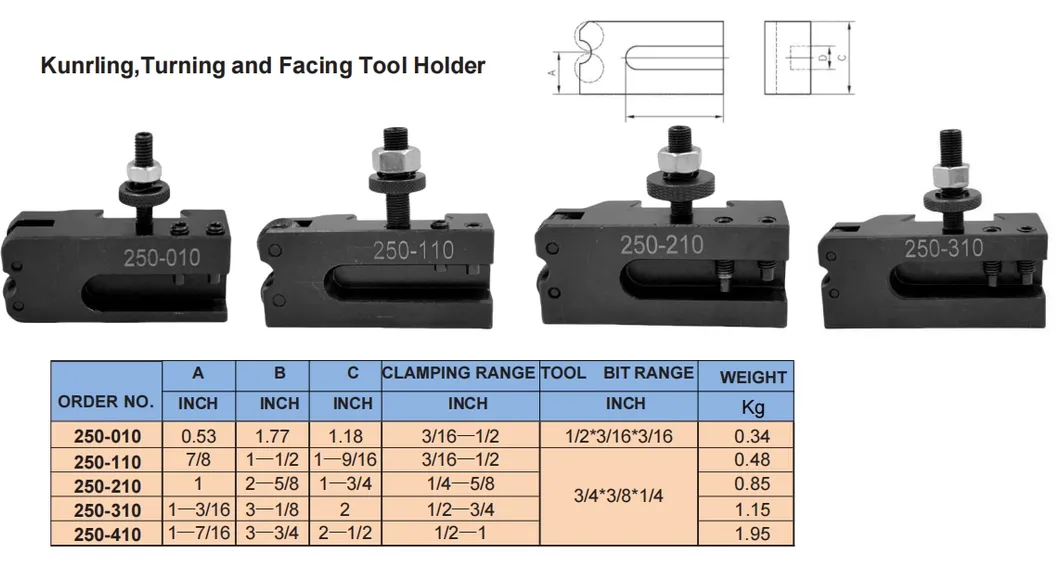

N.o 10 serrilhado, virado e a rodar suporte da ferramenta 1/4-5/8"
O tamanho do prisioneiro é M16 e é perfeet para a maioria de lathes populares, embora a modificação possa beneeded para algumas máquinas (uma bucha ou um prisioneiro central novo para um furo menor pode benecessary) Slash seu tempo da configuração - muda imediatamente de uma operação a outra. Instale rápida e facilmente num motor, bancada ou torno de laxhe para uma vasta gama de operações. Totalmente intermutáveis com a maioria dos outros fabricantes.
Notas: Conjuntos de colunas de ferramentas tipo cunha (conjuntos de 6 peças)
- 251-000 (Laplhe Swing - 8 polegadas): Cada 1 pc de 250-000, 250-001, 250-002, 250-004, 250-007, 250-010
- 251-111 (Lathe Swing - 12 polegadas): Cada 1 pc de 250-111, 250-101, 250-102, 250-104, 250-107, 250-110
- 251-222 (Lathe Swing - 10-15inch): Cada 1 pc de 250-222, 250-201, 250-202, 250-204, 250-207, 250-110
- 251-333 (Lathe Swing - 13-18inch): Cada 1 pc de 250-333, 250-301, 250-302, 250-304, 250-307, 250-310
- 251-444 (Lathe Swing - 14-20inch): Cada 1 pc de 250-444, 250-401, 250-402, 250-404, 250-407, 250-410
- 251-555 (Lathe Swing - 17-48inch): Cada 1 pc de 250-555, 250-501, 250-502, 250-504, 250-507, 250-510

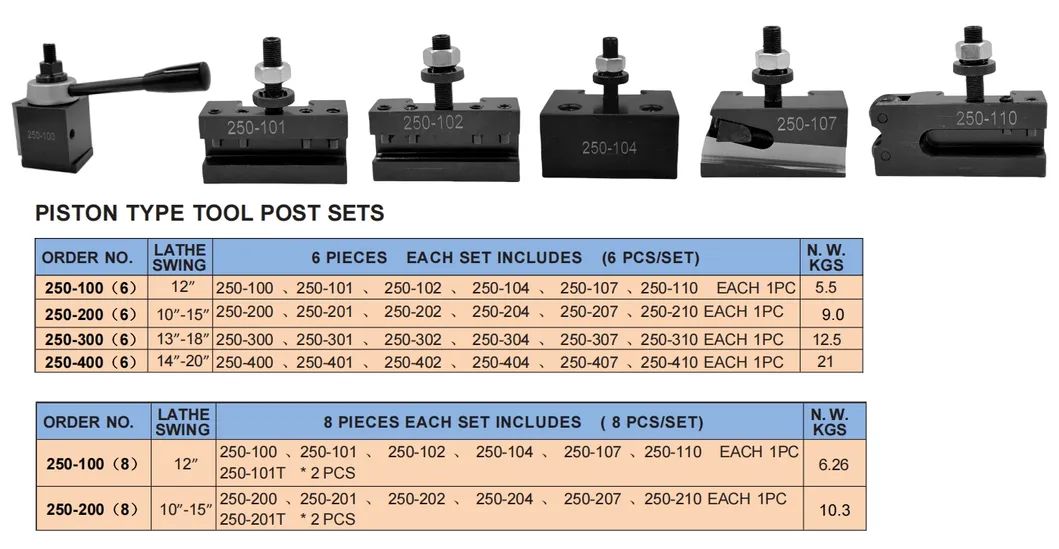

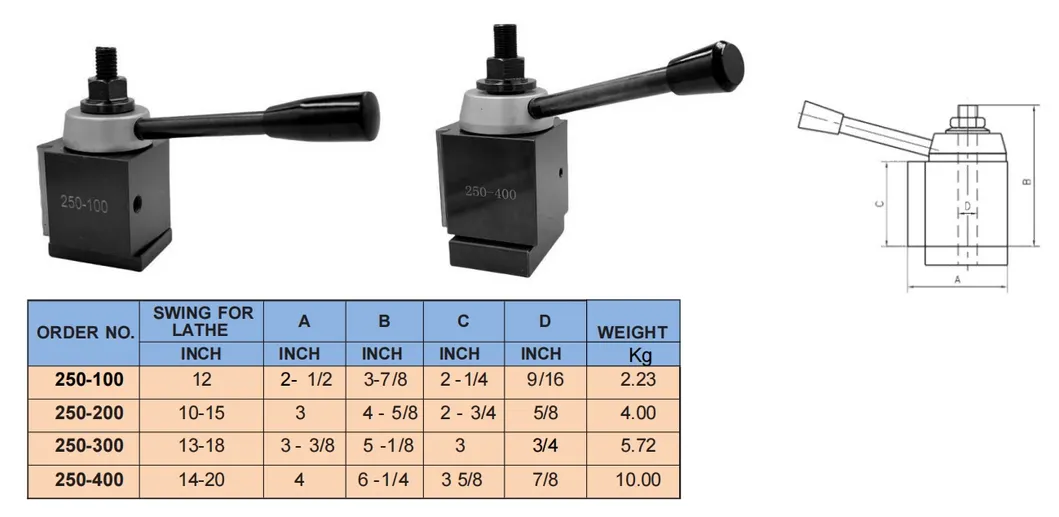

Conjuntos de colunas de ferramentas do tipo pistão (conjuntos de 6 peças)
- 251-100 (Lathe Swing - 12 polegadas): Cada 1 pc de 250-100, 250-101, 250-102, 250-104, 250-107, 250-110
- 251-200 (Lathe Swing - 10-15inch): Cada 1 pc de 250-200, 250-201, 250-202, 250-204, 250-207, 250-110
- 251-300 (Lathe Swing - 13-18inch): Cada 1 pc de 250-300, 250-301, 250-302, 250-304, 250-307, 250-310
- 251-400 (Lathe Swing - 14-20inch): Cada 1 pc de 250-400, 250-401, 250-402, 250-404, 250-407, 250-410
- 251-500 (Lathe Swing - 17-18inch): Cada 1 pc de 250-500, 250-501, 250-502, 250-504, 250-507, 250-510
- 251-600 (Lathe Swing - 65-60inch): Cada 1 pc de 250-600, 250-601, 250-602, 250-604, 250-607, 250-610
Utilização
Para máquina de fresagem CNC
Especificações técnicas
Embalagem e envio
R8 Shank ER Collet End Mill Chuck são feitos de aço de alta qualidade, com dureza de HRC48-55. Produzimos todo o tamanho da série de moinhos de R8, incluindo a série de moinhos de mandril R8 ER16 ER32 ER40. Exportamos para países bem-humorados e estabelecemos uma boa relação de cooperação. Também fabricamos tipos de acessórios de máquinas CNC, incluindo mandris de pinça, pernos de tração, botão de retenção, chave e chave inglesa e outros produtos relacionados.
Nossos Serviços
- Podemos oferecer-lhe a amostra para verificar os nossos produtos, se os produtos não são o que procura, por favor dê-me o seu pedido de detalhes.
- Se tiver alguma questão, contacte-me a qualquer momento, responderemos logo que possível.
- Nós também empreendemos a compra de todo o tipo de acessórios de máquinas CNC com sua exigência.
- Caixa de papel ou caixa/PCS plásticos, ou como requisito do cliente.
- Cerca de 7-20 dias.
Perguntas Frequentes (FAQ)
O que é um poste de ferramenta de troca rápida (QCTP)?
É um acessório para máquinas-ferramenta composto por um poste central e vários suportes intercambiáveis. Ele permite a substituição extremamente rápida e precisa das ferramentas de corte fora da máquina, reduzindo o tempo de configuração.
Qual é a diferença entre os sistemas tipo cunha (wedge) e tipo pistão?
O tipo cunha (wedge) utiliza um mecanismo de travamento em cunha que puxa o suporte para baixo e contra o poste, oferecendo máxima rigidez, repetibilidade e precisão. O tipo pistão empurra o suporte contra a face do poste, sendo uma alternativa eficiente e econômica.
O modelo 251-222 é compatível com qual tamanho de torno?
O modelo 251-222 (tipo cunha) é projetado para tornos com oscilação (swing) entre 10 e 15 polegadas. Ele vem com prisioneiro padrão M16.
Os componentes e suportes de ferramentas são intercambiáveis?
Sim, os suportes e postes de ferramenta deste conjunto são totalmente compatíveis e intercambiáveis com a maioria dos sistemas de ferramentas de troca rápida de outros fabricantes líderes de mercado.
Qual é a dureza e o material utilizado nas ferramentas?
Os produtos são fabricados em aço de liga de alta qualidade, endurecido e retificado com precisão, apresentando dureza na faixa de HRC48-55, com excelente acabamento protetor de óxido preto para resistência contra ferrugem e corrosão.
