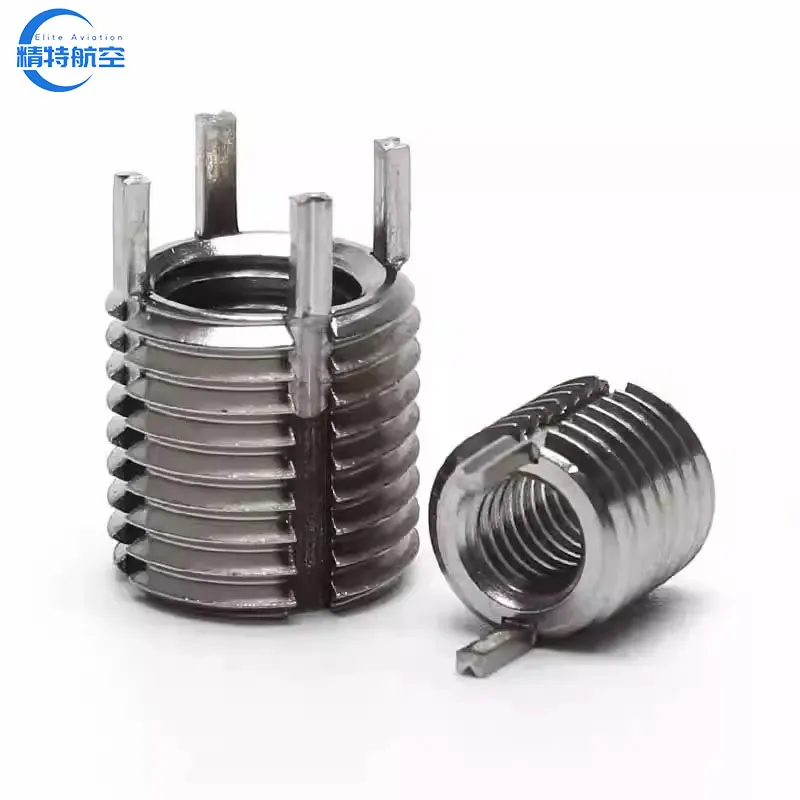

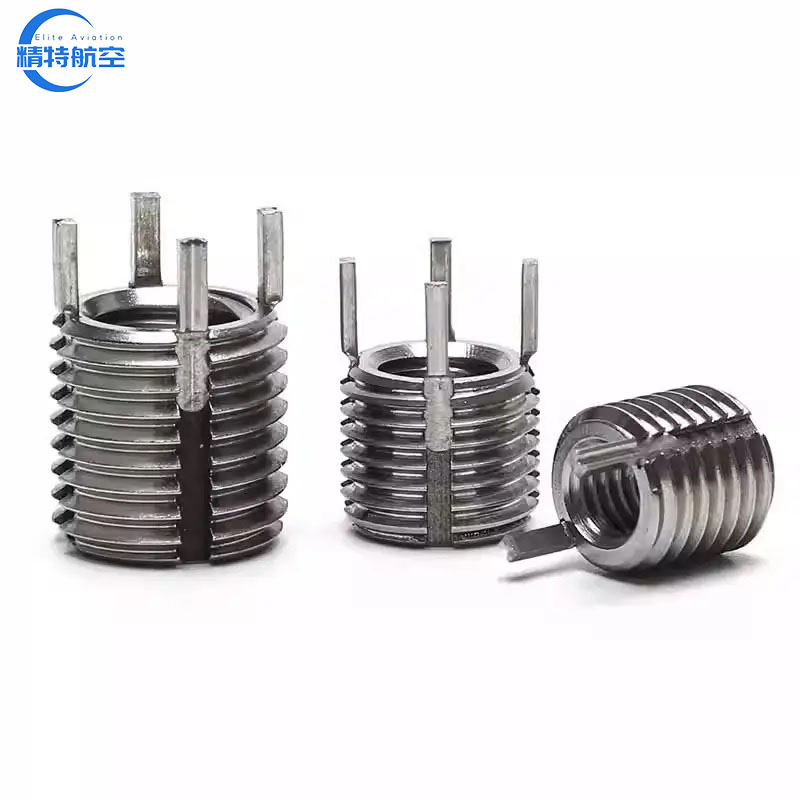

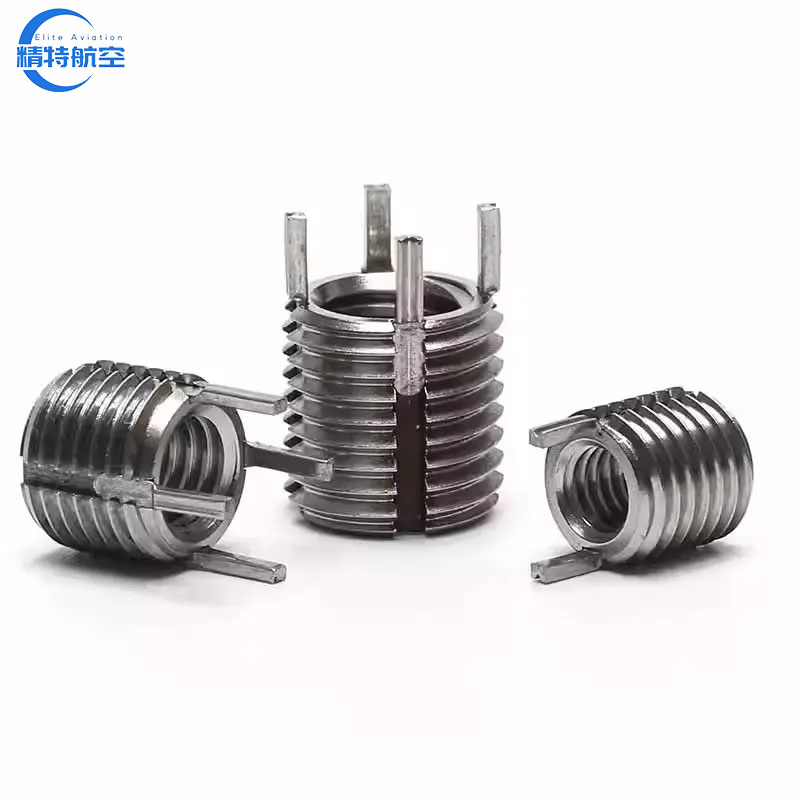

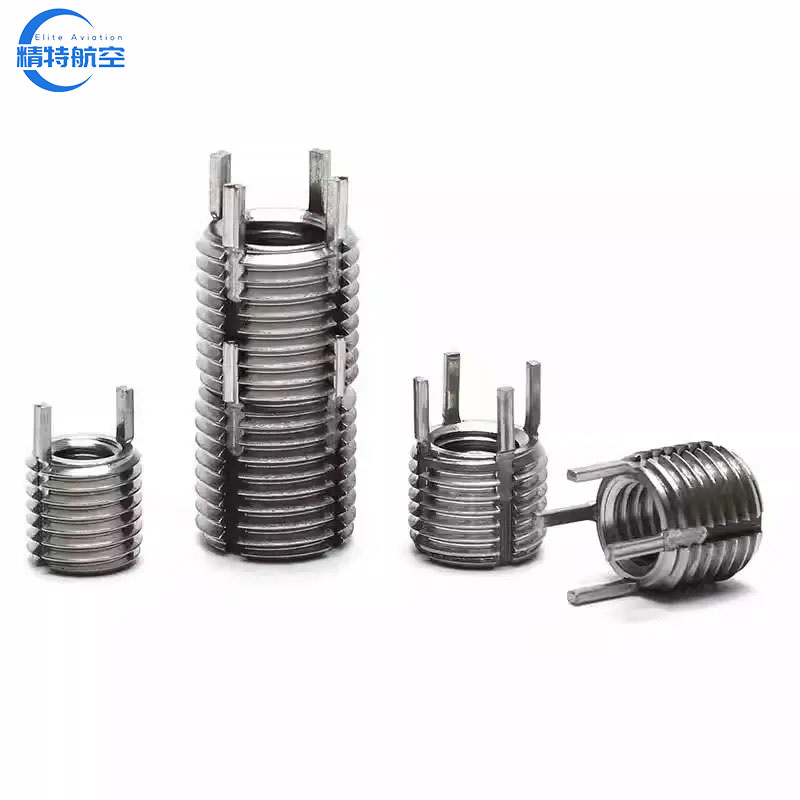

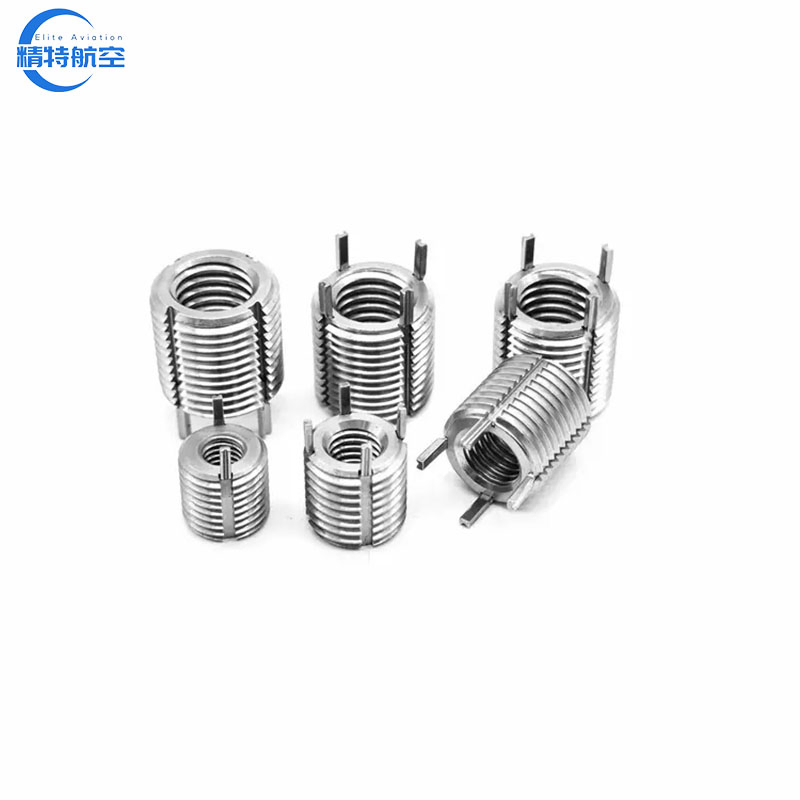

Os insertos de rosca com travamento de chaves são insertos sólidos que são rosqueados tanto interna quanto externamente com chaves conectadas à parte superior do inserto.
Depois de o encaixe ter sido aparafusado no material dos pais, as chaves de bloqueio do encaixe são voltadas para baixo nas roscas roscadas do material dos pais durante a instalação, criando um bloqueio mecânico positivo que impede a rotação devido a vibração ou torção.
Os encaixes roscados são amplamente utilizados na reparação e construção de suportes de trabalho. Abaixo estão algumas das razões pelas quais os insertos chave são uma solução eficaz para os fabricantes:
Tipo métrico, série de parede fina
| Parâmetros de especificação do tipo de parede fina (Tabela 3) Unidade: Mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Inserção da rosca de bloqueio da chave | Instalação | Remoção | ||||||
| Rosca interna 6 H | Rosca externa 6 g | Comprimento | Tamanho da broca | Escareador diâmetro 0.250 | Rosca de torneira | Tamanho da broca | Profundidade de perfuração | |
| 6 H | Profundidade mínima | |||||||
| M2 × 0.4 | M4 × 0.7 | 3 | 3.4 | 4.4 | M4 × 0.7 | 4 | 2.8 | |
| M2,5 × 0.45 | M4.5 × 0.75 | 3.8 | 3.9 | 4.6 | M4.5 × 0.75 | 5 | 3 | 2 |
| M3 × 0.5 | M5 × 0.8 | 4.25 | 4.4 | 5.1 | M5 × 0.8 | 5.5 | 3.5 | 2.25 |
| M4 × 0.7 | M6 × 0.75 | 5.25 | 5.5 | 6.1 | M6 × 0.75 | 6.5 | 4.6 | 2.5 |
| M5 × 0.8 | M8 × 1.25 | 8 | 6.9 | 8.25 | M8 × 1.25 | 9.5 | 5.5 | 4 |
| M6 × 1 | M10 × 1.25 | 10 | 8.8 | 10.25 | M10 × 1.25 | 11.5 | 7.5 | 4.75 |
| M8 × 1.25 | M12 × 1.25 | 12 | 10.8 | 12.25 | M12 × 1.25 | 13.5 | 9.5 | |
| M8 × 1 | ||||||||
| M10 × 1.5 | M14 × 1.5 | 14 | 12.8 | 14.25 | M14 × 1.5 | 15.5 | 11.5 | |
| M10 × 1.25 | ||||||||
| M12 × 1.75 | M16 × 1.5 | 16 | 14.75 | 16.25 | M16 × 1.5 | 17.5 | 13.5 | |
| M12 × 1.25 | ||||||||
Tipo métrico, série Heavy Duty
| Parâmetros de especificação do tipo para serviço pesado (Tabela 3) Unidade: Mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Inserção da rosca de bloqueio da chave | Instalação | Remoção | ||||||
| Rosca interna 6 H | Rosca externa 6 g | Comprimento | Broca tamanho | Escareador diâmetro 0.250 | Rosca de torneira | Tamanho da broca | Profundidade de perfuração | |
| 6 H | Profundidade mínima | |||||||
| M4 × 0.7 | M8 × 1.25 | 8 | 6.9 | 8.25 | M8 × 1.25 | 9.5 | 5.5 | 4 |
| M5 × 0.8 | M10 × 1.25 | 10 | 8.8 | 10.25 | M10 × 1.25 | 12.5 | 7.5 | 4.75 |
| M6 × 1 | M12 × 1.25 | 12 | 10.8 | 12.25 | M12 × 1.25 | 14.5 | 9.5 | |
| M8 × 1.25 | M14 × 1.5 | 14 | 12.8 | 14.25 | M14 × 1.5 | 16.5 | 11.5 | |
| M8 × 1 | ||||||||
| M10 × 1.5 | M16 × 1.5 | 16 | 14.75 | 16.25 | M16 × 1.5 | 18.5 | 13.5 | 4.75 |
| M10 × 1.25 | ||||||||
| M12 × 1.75 | M18 × 1.5 | 18 | 16.75 | 18.25 | M18 × 1.5 | 20.5 | 15.5 | |
| M12 × 1.25 | ||||||||
| M14 × 2 | M20 × 1.5 | 20 | 18.75 | 20.25 | M20 × 1.5 | 22.5 | 17.5 | |
| M14 × 1.5 | ||||||||
| M16 × 2 | M22 × 1.5 | 22 | 20.5 | 22.25 | M22 × 1.5 | 24.5 | 17.75 | 6.35 |
| M16 × 1.5 | ||||||||
| M18 × 1.5 | M24 × 1.5 | 24 | 22.5 | 24.25 | M24 × 1.5 | 26.5 | 19.75 | |
| M20 × 2.5 | M30 × 2.0 | 30 | 28 | 30.25 | M30 × 2.0 | 34.5 | 25.75 | |
| M20 × 1.5 | ||||||||
| M22 × 1.5 | M32 × 2.0 | 32 | 30 | 32.25 | M32 × 2.0 | 36.5 | 27.75 | |
| M24 × 3.0 | M33 × 2.0 | 33 | 31 | 33.25 | M33 × 2.0 | 37.5 | 28.75 | |
| M24 × 2 | ||||||||
Somos um fornecedor profissional de elementos de filtro de insertos de rosca e produtos metálicos. Desde o seu estabelecimento, sempre aderimos à filosofia de produção e de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar" e estamos empenhados em fornecer produtos de fixação económicos e soluções de sistema de fixação para várias indústrias.

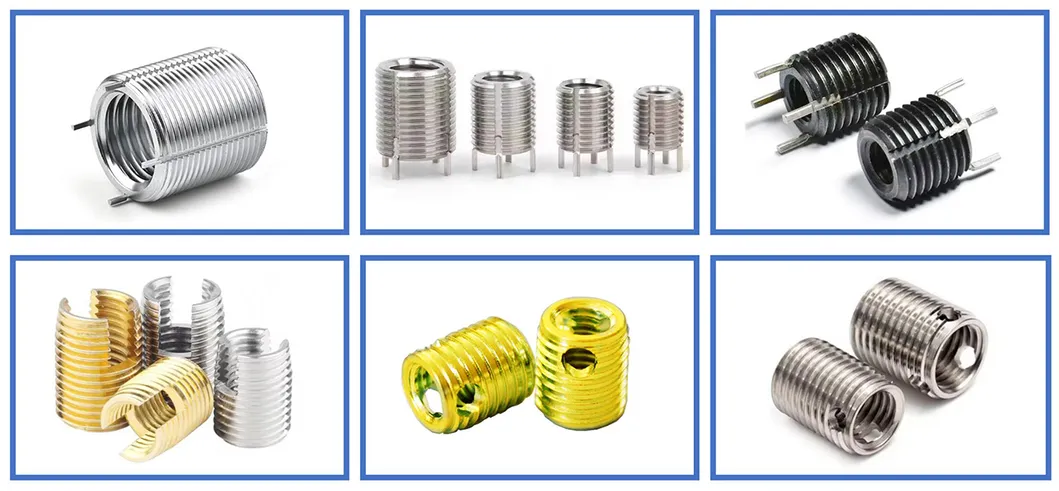

Agora, nossos principais produtos incluem insertos de rosca e filtros de duas séries. Os insertos roscados são insertos roscados sem tangencia, insertos de arame com pontas, insertos auto-roscantes, encaixes de bloqueio de teclas e suas ferramentas de suporte. Os filtros são elementos de filtro de rede sinterizada, elemento de filtro ondulado, elemento de filtro enrolado em arame, filtros de sacos, etc. os produtos são amplamente utilizados em áreas como electrónica de comunicação, aviação, aeroespacial, transporte ferroviário, navios, tratamento médico, equipamento industrial. Através de esforços contínuos, os produtos foram usados extensamente em indústrias tais como a aviação, o aeroespaço, o trilho de alta velocidade, os locomotivas grandes, a fabricação automotriz, energia, máquinas, bem como comutadores de alta tensão, etc.
