Abaixo estão os detalhes estruturais e de fabricação das nossas inserções rosqueadas de alta performance.

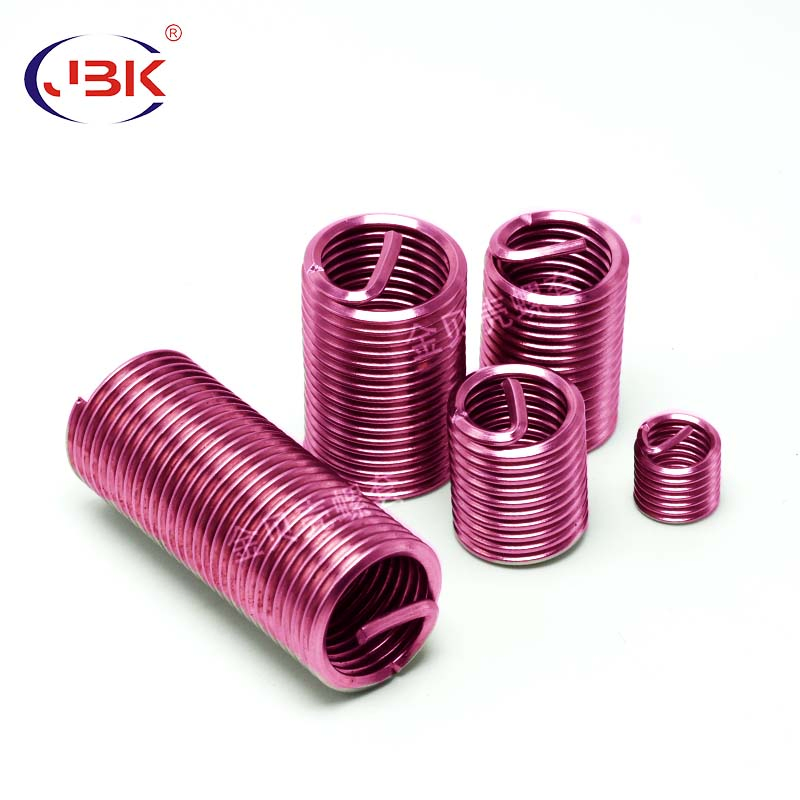

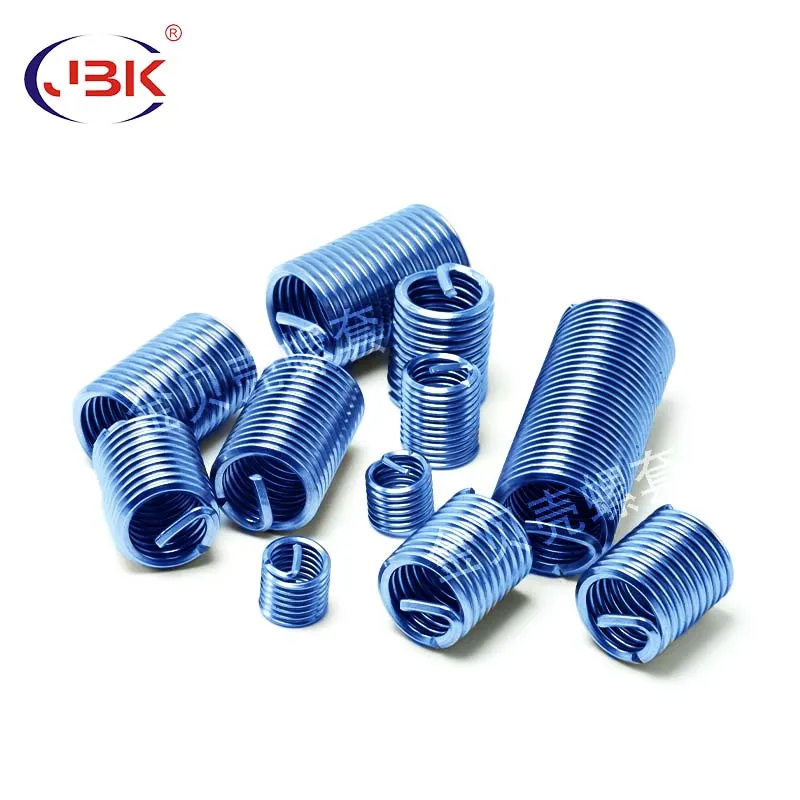

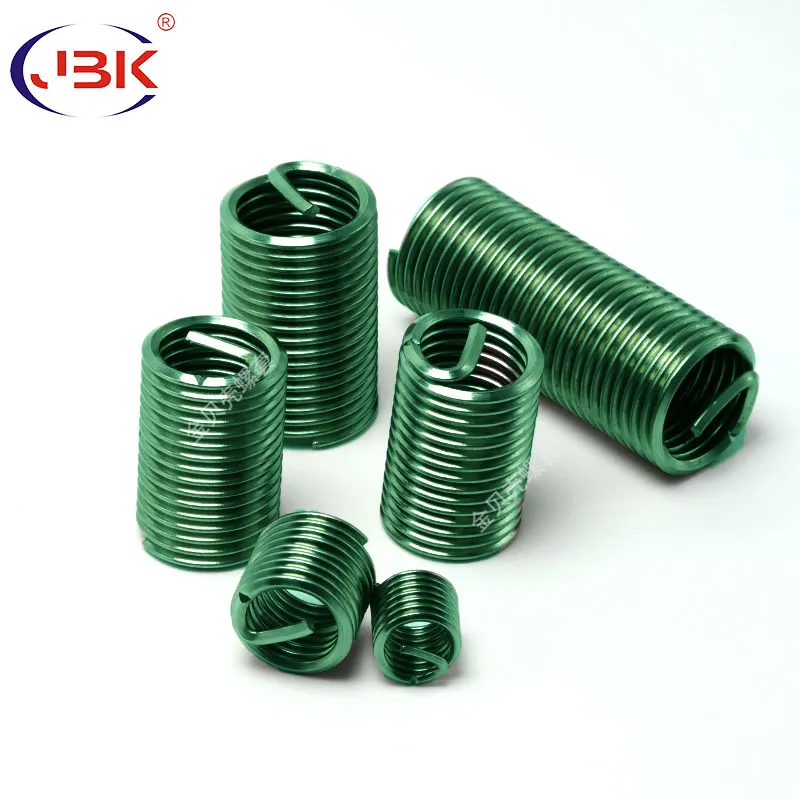

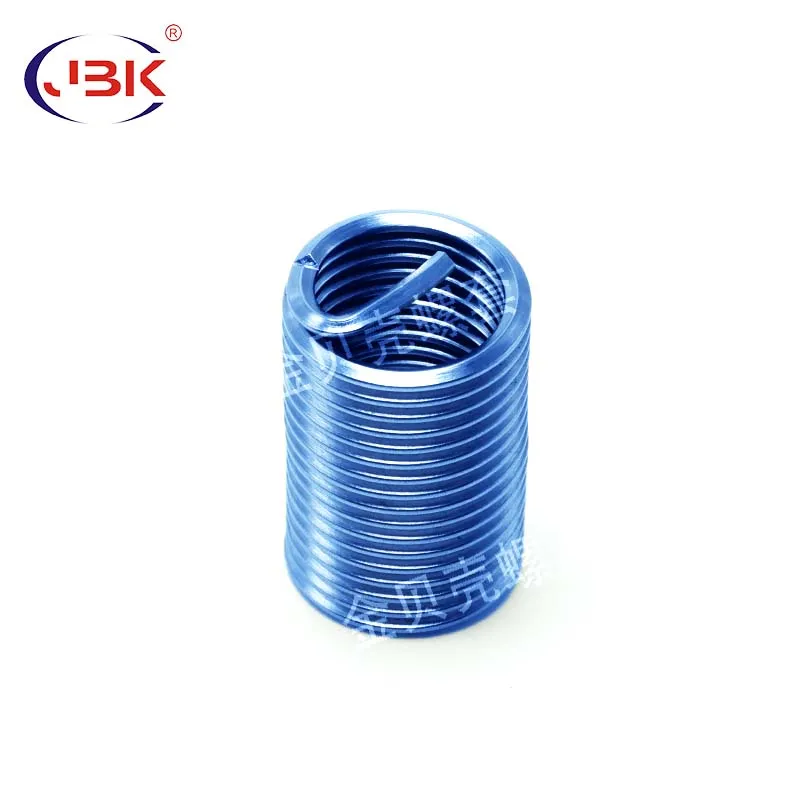

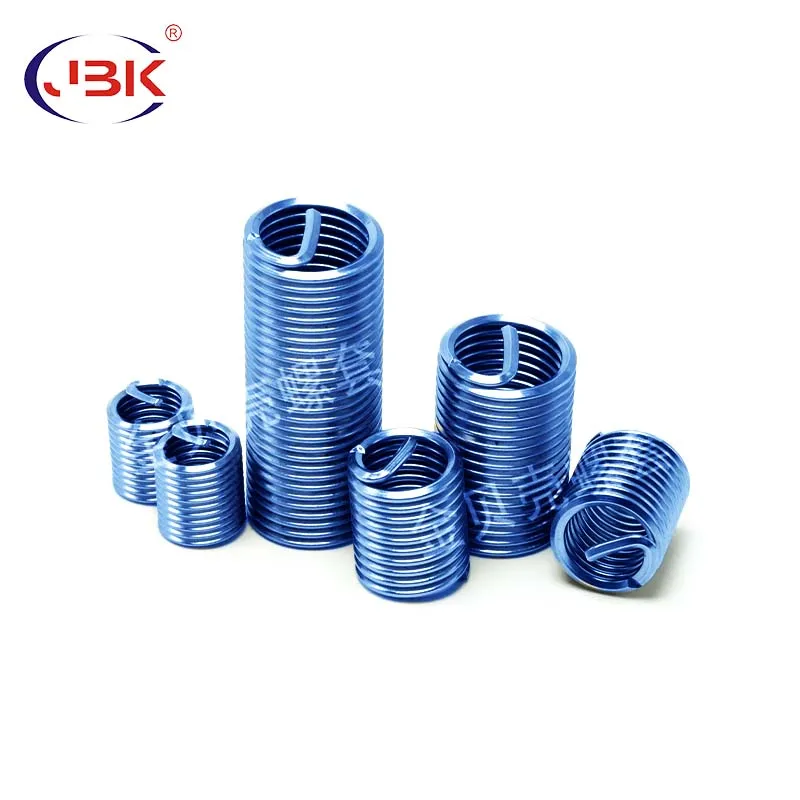

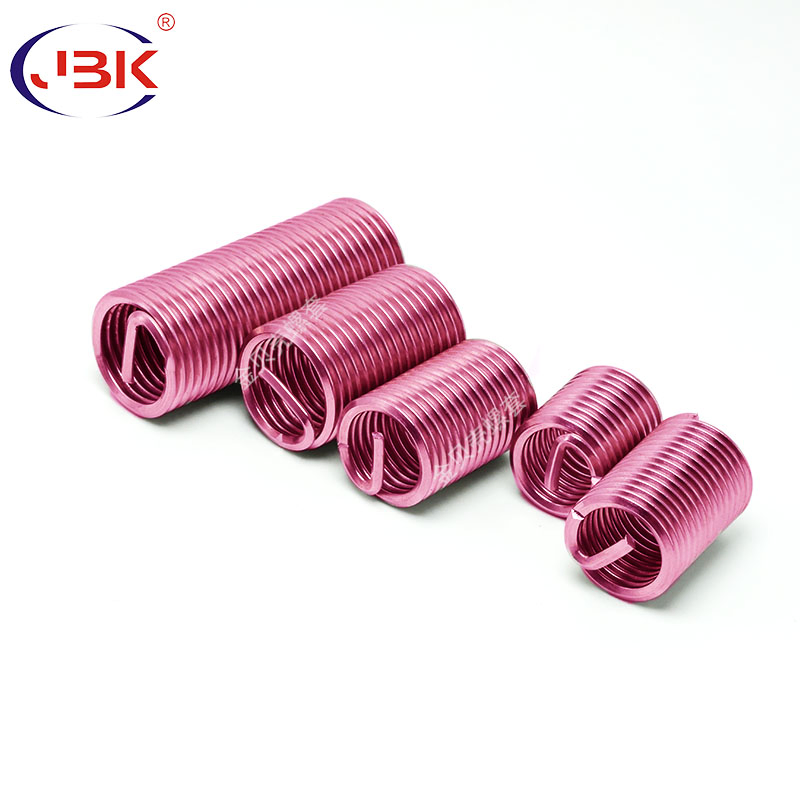

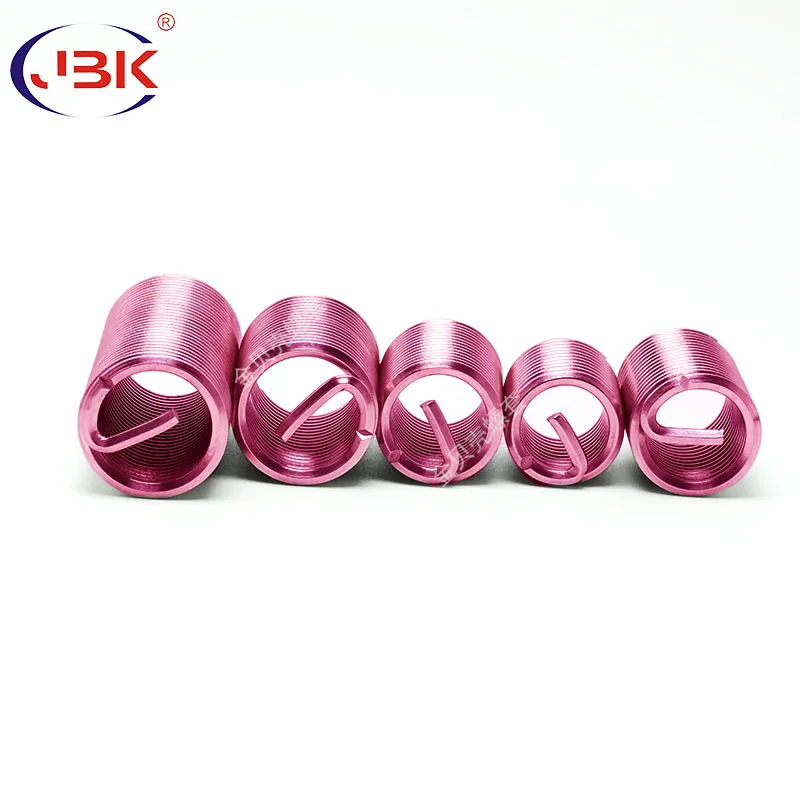

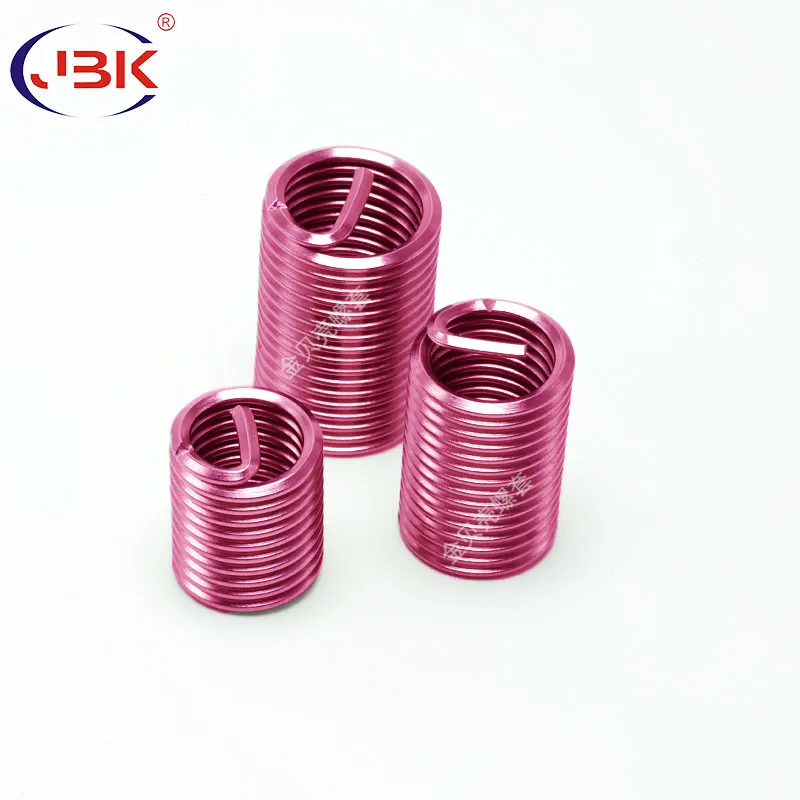

O encaixe da rosca do fio é um novo tipo de fixador de rosca interna. É uma bobina helicoidal processada com precisão a partir de fio de aço inoxidável rombico de alta resistência, alta precisão e de superfície suave, laminado a frio, e é um corpo concêntrico de roscas internas e externas de alta precisão. Após a instalação do encaixe de fio, forma-se um fio interno de alta precisão que esteja em conformidade com as normas internacionais e os seus vários desempenhos são superiores ao fio interno formado diretamente por rosca.
Depois de instalar o encaixe da rosca do fio, a tolerância do orifício roscado depende da tolerância de fabrico do perfil do encaixe da rosca do fio e da zona de tolerância do orifício roscado para instalar o encaixe da rosca do fio. A tolerância roscada do orifício de instalação depende principalmente da precisão de rosca do orifício de instalação para o encaixe da rosca do fio.
Geralmente, forma uma classe 6H e, quando a precisão é alta, pode alcançar uma zona de tolerância de 5H ou 4H. O utilizador do encaixe da rosca do fio pode selecionar um método especial de toque, de toque (rosca manual, de macho/macho) e de lubrificação de acordo com a zona de tolerância necessária para garantir que a precisão e quaisquer requisitos de utilização que necessite são cumpridos.
| Especificação | Número de voltas da bobina do inserto de rosca | Diâmetro exterior antes da instalação | Diâmetro da broca | ||||
|---|---|---|---|---|---|---|---|
| 1D | 1,5D | 2D | 2.5D | 3D | |||
| St1.6 × 0.35 | 3.1 | 4.5 | 6.2 | - | - | 2.1 ~ 2.3 | 1.6 |
| ST2 × 0.4 | 3.2 | 5.3 | 7.4 | 9.5 | 11.6 | 2.5 ~ 2.8 | 2.1 |
| St2.5 × 0.45 | 3.6 | 5.9 | 8.2 | 10.5 | 12.8 | 3.2 ~ 3.5 | 2.6 |
| ST3 × 0.5 | 4.2 | 6.8 | 9.4 | 12 | 14.6 | 3.7 ~ 4.0 | 3.1 |
| ST4 × 0.7 | 4 | 6.6 | 9.1 | 11.7 | 14.2 | 5.0 ~ 5.3 | 4.2 |
| ST5 × 0.8 | 4.4 | 7.1 | 9.9 | 12.6 | 15.3 | 6.3 ~ 6.6 | 5.2 |
| St6 × 1.0 | 4.3 | 6.9 | 9.6 | 12.2 | 14.9 | 7.5 ~ 7.9 | 6.3 |
| St8 × 1.25 | 4.8 | 7.7 | 10.6 | 13.5 | 16.5 | 9.8 ~ 10.1 | 8.3 |
| ST10 × 1.5 | 5 | 8.1 | 11.2 | 14.2 | 17.3 | 12 ~ 12.5 | 10.4 |
| ST12 × 1.75 | 5.3 | 8.4 | 11.6 | 14.8 | 18 | 14.3 ~ 14.8 | 12.4 |
| ST14 × 2 | 5.4 | 8.7 | 11.9 | 15.2 | 18.40 | 16.7 ~ 17.2 | 14.5 |
| St16 × 2 | 6.3 | 10.00 | 13.7 | 17.5 | 21.2 | 18.8 ~ 19.4 | 16.5 |
Somos uma empresa voltada à produção especializada na pesquisa e desenvolvimento e produção de insertos de fios de aço. Contando com recursos técnicos fortes e equipamento de produção avançado, tornamo-nos líderes na indústria. As nossas inserções de rosca fornecem aos clientes, profissionalmente, design de produtos e suporte técnico ao longo de todo o processo de utilização.
Os nossos principais produtos incluem: Insertos de rosca de arame, insertos de rosca sem costura, insertos de rosca auto-roscantes, inserções de rosca tipo pino, inserções de rosca de furo cego, inserções de rosca de bloqueio, inserções de rosca coloridas, etc., bem como ferramentas de instalação de suporte relacionadas. Os desenhos de projeto adotam desenhos CAD para concluir as tarefas de pesquisa e desenvolvimento em um padrão elevado. Acolhemos sinceramente parceiros de todos os setores da indústria para unir forças e criar excelentes realizações juntos.
