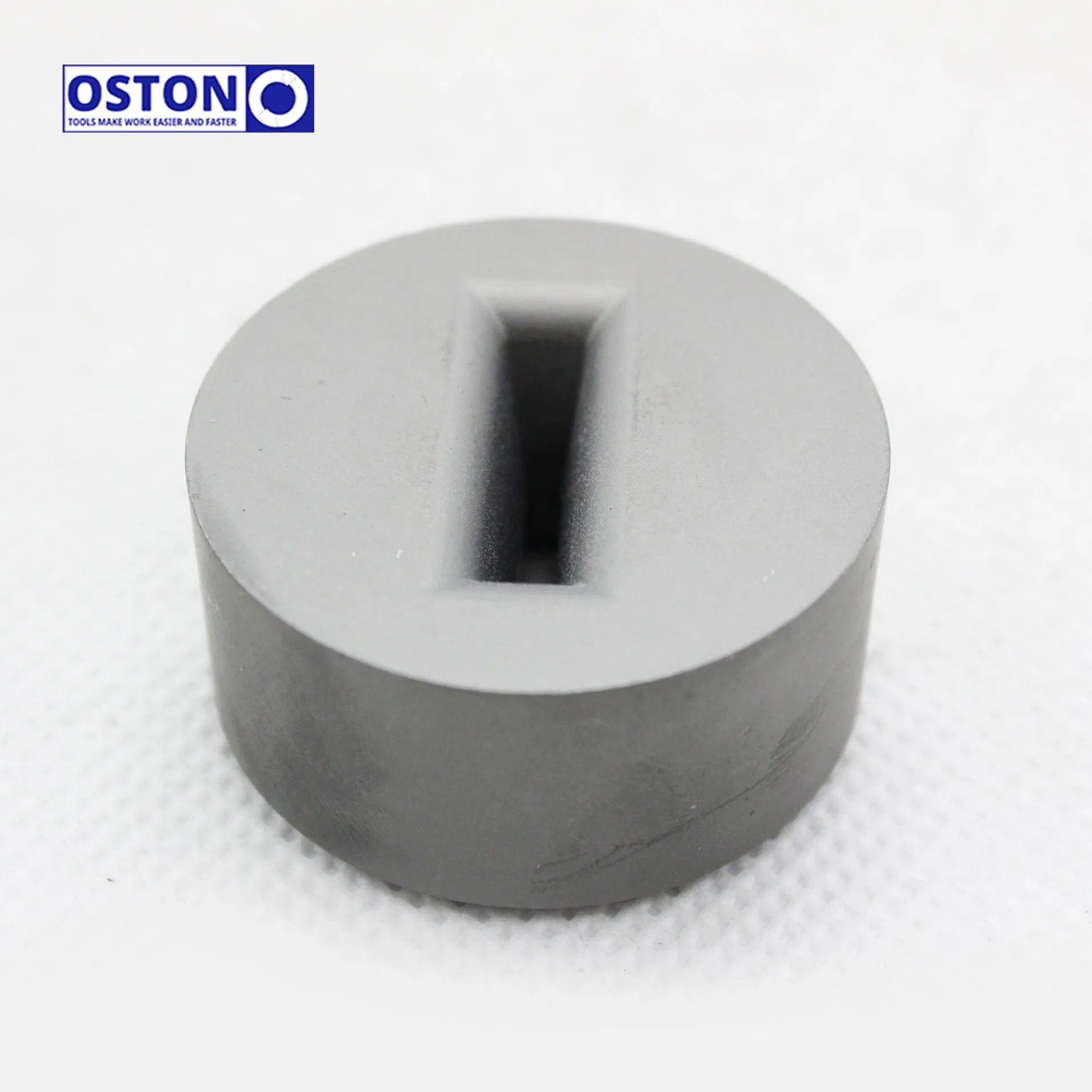

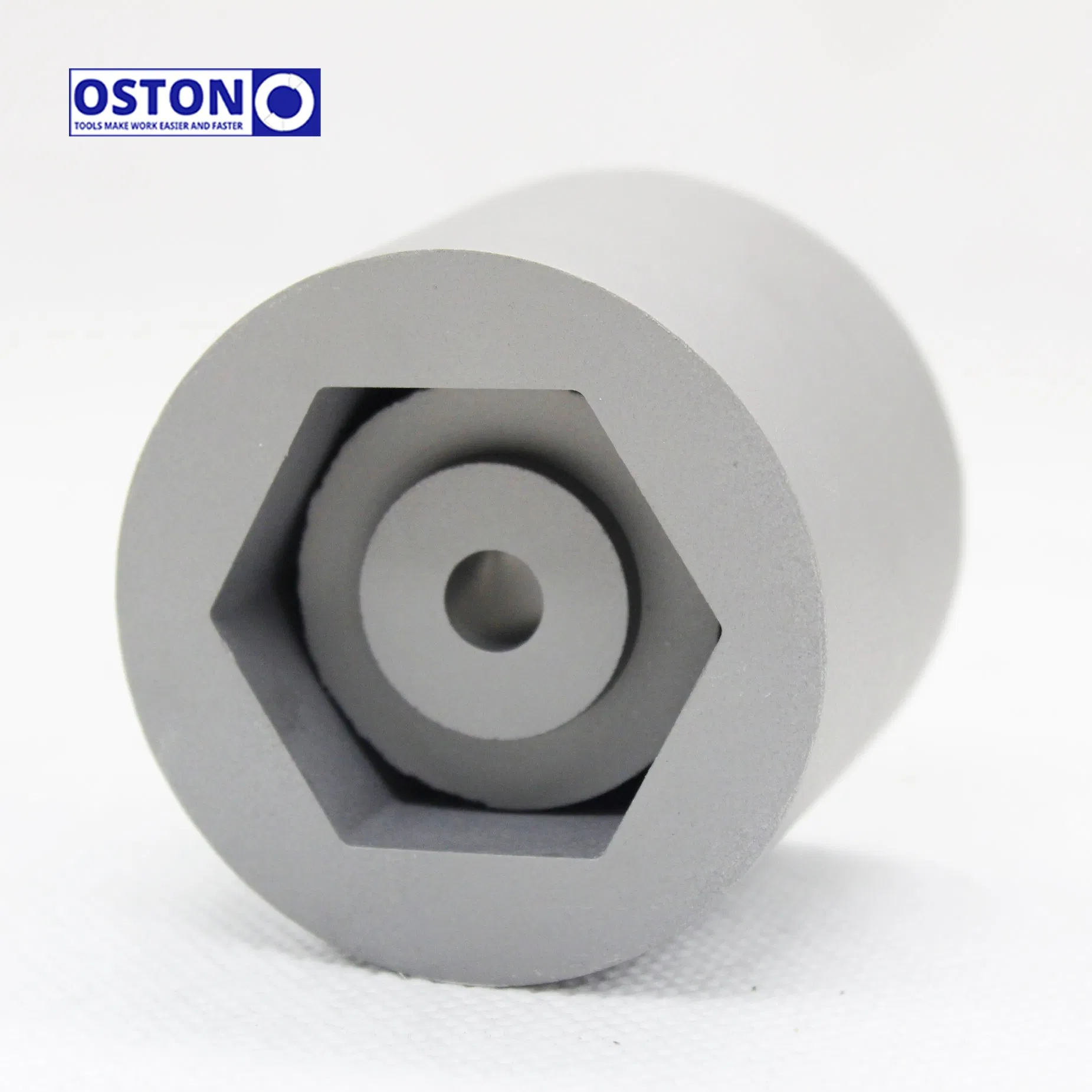

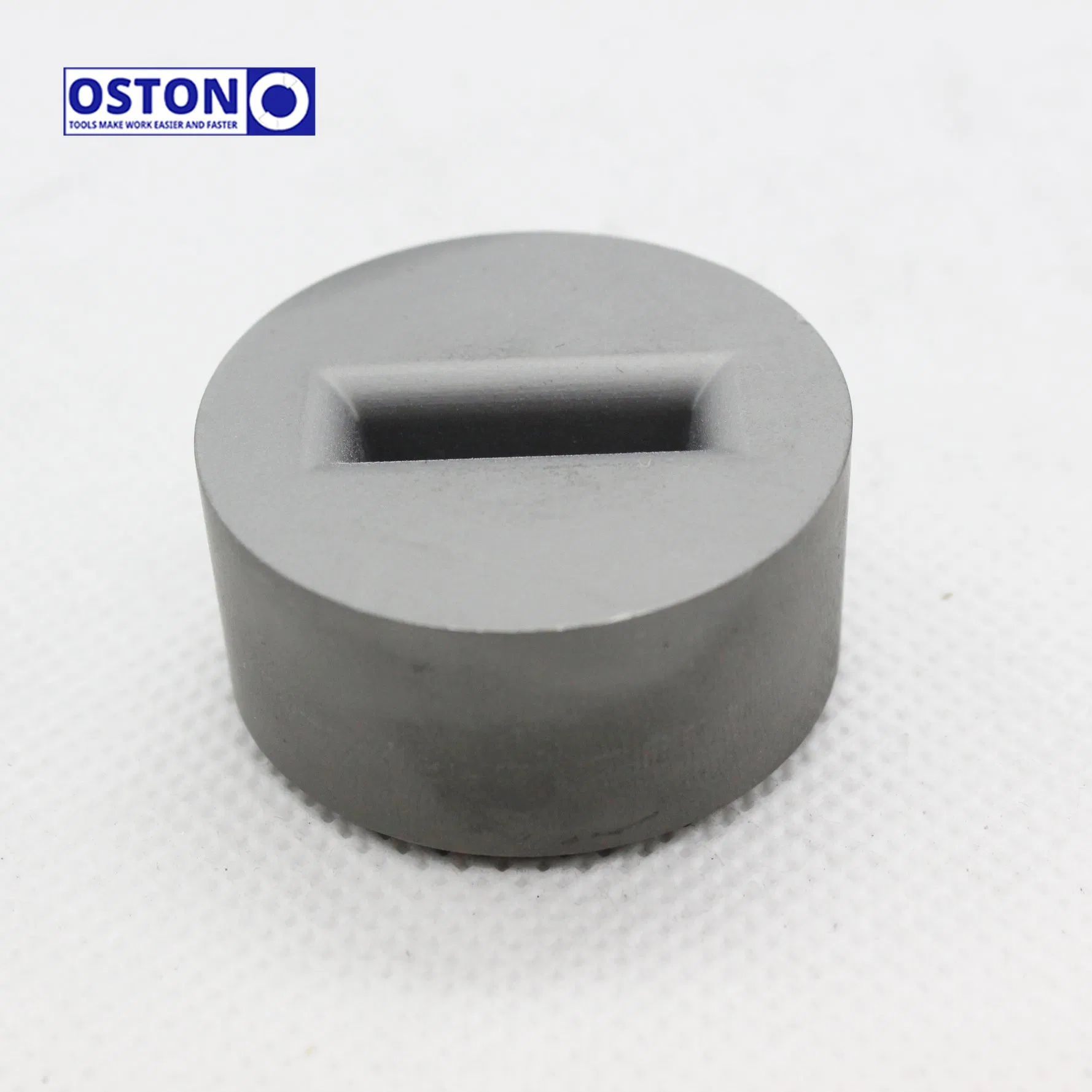

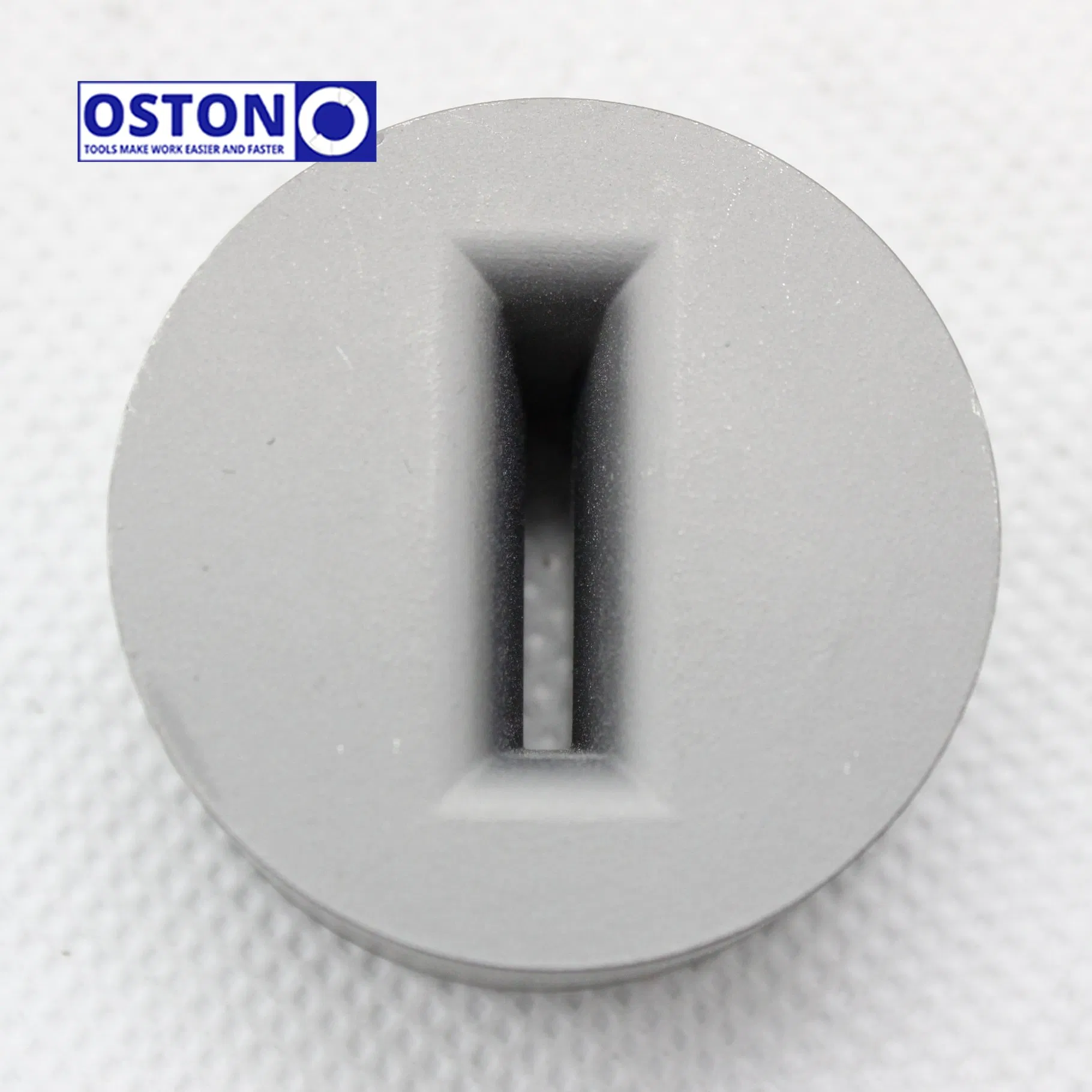

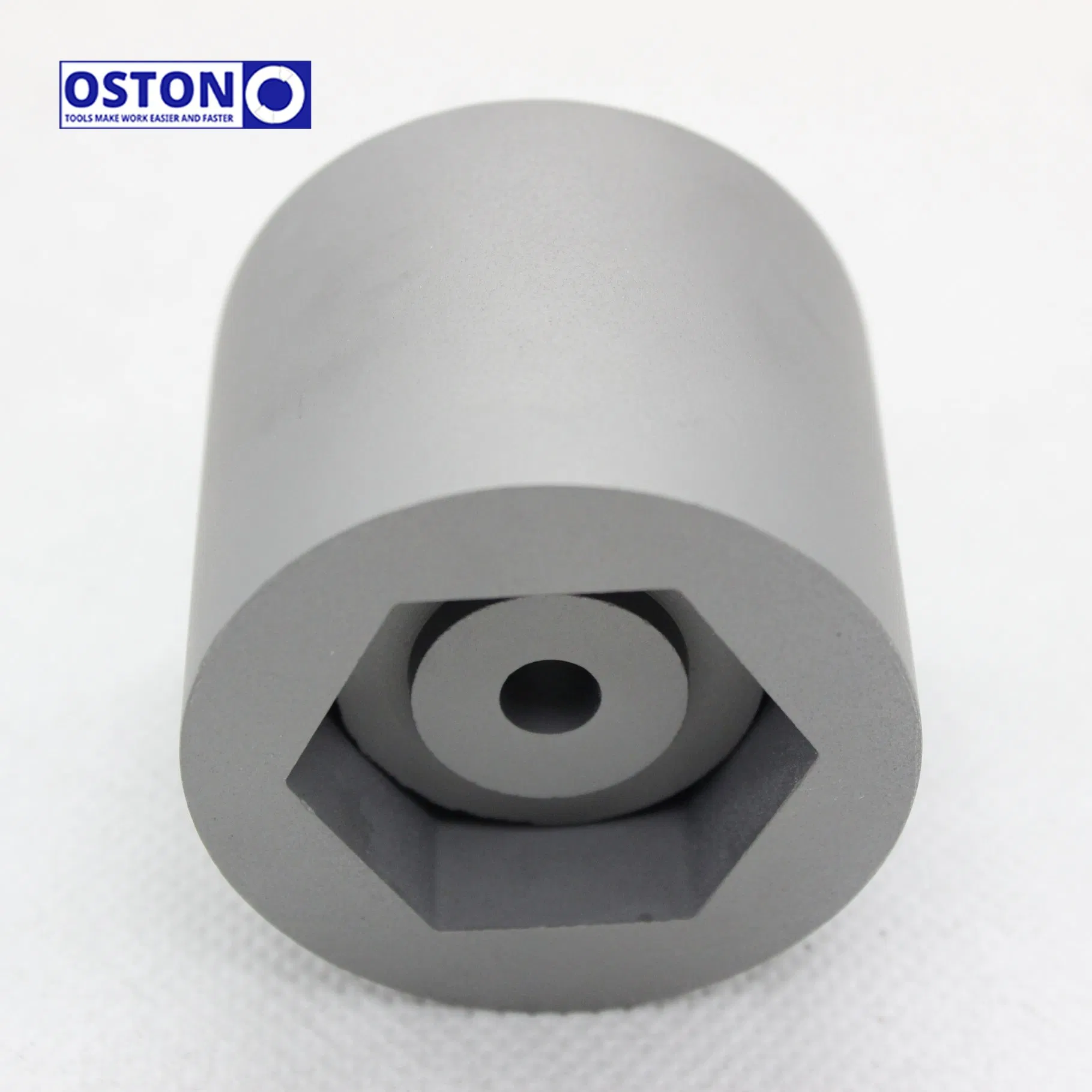

As matrizes de trefilagem de carboneto de tungsténio são ferramentas profissionais altamente polidas, especialmente concebidas com orifícios modelados através dos quais o fio é puxado para reduzir o seu diâmetro. Possuem uma estrutura metálica e um núcleo de carboneto de tungsténio. As matrizes de trefilagem PCD são feitas de metal e um núcleo de diamante policristalino, um material sintético que oferece maior resistência à fissuração e ao desgaste.
Os parâmetros de desenho incluem:
Medições como diâmetro de entrada, raio de curvatura, ângulo de entrada, ângulo de abordagem, calibração e alívio de saída. O alongamento, que é a relação entre o comprimento após a trefilagem e o comprimento antes do processo, também é uma consideração importante ao escolher as matrizes de trefilagem.
Ao selecionar matrizes de trefilagem de carboneto de tungsténio, os materiais dos fios mais comuns a considerar são:

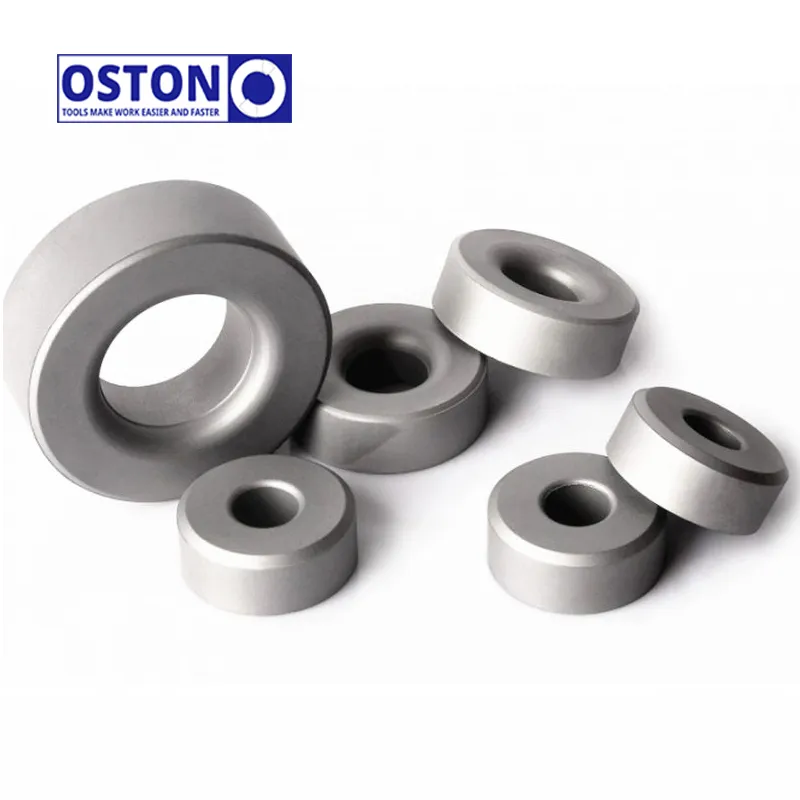

Dispomos de pastilhas de carboneto de tungsténio e matrizes de trefilagem acabadas com invólucro de aço.
| N.º do Item | Tamanho do invólucro de aço (OD*H) (mm) | Tamanho da pastilha (OD*h) (mm) | Matriz de Carboneto (ID) (mm) | Tolerância de ID (mm) |
|---|---|---|---|---|
| 1 | 25x12 | 8x6 | 0,6-1,0 | 0/-0,02 |
| 2 | 30x16 | 13x10 | 0.4-2.6 | 0/-0,02 |
| 3 | 32x23 | 16x13 | 0.4-3.5 | 0/-0,02 |
| 4 | 32x23 | 16x14 | 0.4-3.5 | 0/-0,02 |
| 5 | 40x28 | 20x17 | 1.8-5.2 | 0/-0,02 |
| 6 | 40x28 | 22x14 | 1.7-6.0 | 0/-0,02 |
| 7 | 40x28 | 22x18 | 1.7-6.0 | 0/-0,02 |
| 8 | 50x28 | 25x20 | 2.8-9.5 | 0/-0,02 |
| 9 | 70x35 | 30x22 | 5.5-12.5 | 0/-0,02 |
| 10 | 75x35 | 35x25 | 8.5-16.5 | 0/-0,02 |
| 11 | 80x35 | 40x25 | 16.5-24.5 | 0/-0,02 |
| 12 | 110x45 | 50x28 | 16.5-24.5 | 0/-0,02 |
| 13 | 120x50 | 60x35 | 24.5-34.5 | 0/-0,02 |
| Grau | Grau ISO | Tamanho dos grãos (μm) | Ligante (%) | Densidade (g/cm³) | Dureza (HRA) | T.R.S (N/mm²) |
|---|---|---|---|---|---|---|
| YG6A | K20 | 0.8 | 6 | ≥15.10 | ≥91,5 | ≥1580 |
| YG6X | K10 | 1.0 | 6 | ≥15,00 | ≥91,0 | ≥1880 |
| YG8 | K30 | 1.5 | 8 | ≥14,80 | ≥89,5 | ≥2020 |
| YG12 | K30-K40 | 1.5 | 12 | ≥14,50 | ≥88,0 | ≥2600 |
| YG15 | K30-K40 | 1.5 | 15 | ≥14,00 | ≥87,0 | ≥2900 |
| YG20 | - | 1.0 | 20 | ≥13,80 | ≥86,0 | ≥2600 |
As matrizes de trefilagem são utilizadas com uma variedade de equipamentos e ferramentas de desenho de fio. A máquina de trefilagem reta é um dos equipamentos mais comuns para o processamento de fios metálicos, sendo capaz de trefilar fios de alto carbono, médio carbono, baixo carbono, aço inoxidável, cobre, ligas de cobre, ligas de alumínio, entre outros.
As matrizes de trefilagem desempenham um papel crucial no processo. As matrizes de PCD são frequentemente utilizadas para fios finos, sendo uma escolha muito popular nos últimos anos devido ao seu excelente desempenho. Por outro lado, as matrizes de carboneto de tungsténio são habitualmente utilizadas para fios mais grossos ou em aplicações onde as matrizes de PCD apresentam custos muito elevados.
Ambiente livre de poeira: todo o pessoal deve vestir fardamento específico antes de entrar na oficina.
Automação de máquinas: manipuladores automáticos estão instalados para todas as nossas instalações de contenção TPA, garantindo precisão no controle de peso e reduzindo custos.
Regras estritas de operação: toda a operação deve ser realizada de forma rigorosa, seguindo as diretrizes do processo.
Novas peças de teste: uma peça de teste deve ser produzida antes de iniciar a produção em massa com novos lotes de material, garantindo a estabilidade da qualidade.

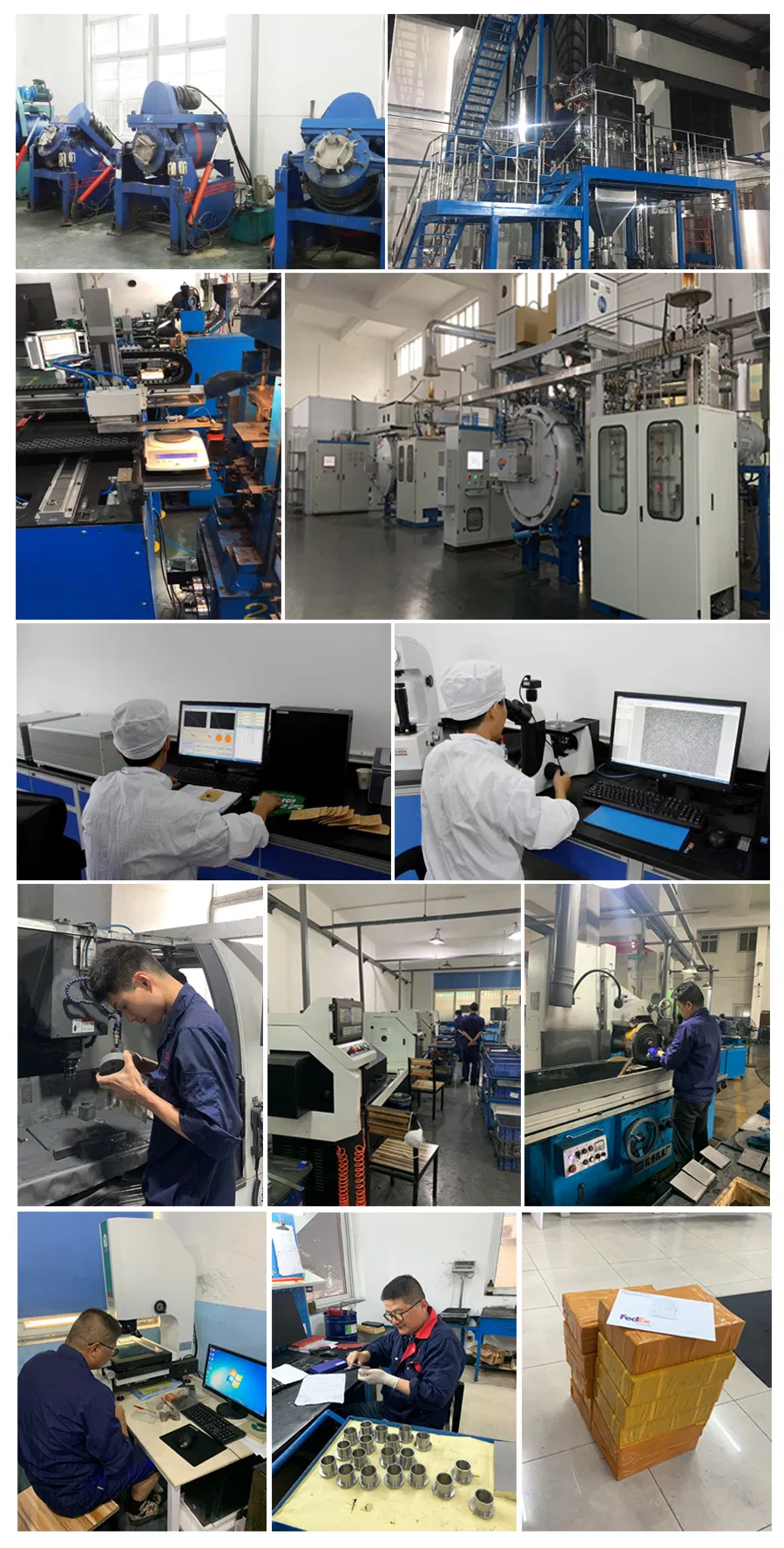

Dispomos de todas as instalações para o processamento completo do carboneto, garantindo entregas no prazo. Inclui torno de moagem de superfície, retificação externa, retificação sem centro, corte de fio e eletroerosão por centelha (EDM).
Dupla verificação de qualidade: a inspeção minuciosa dos produtos semi-acabados e acabados é fundamental. Nenhum produto com defeito será enviado.
Embalagem segura: papel Kraft para a primeira camada, plástico-bolha para a segunda, com espaços preenchidos por esponja para assegurar que os clientes recebam a mercadoria em perfeitas condições.
Sim, somos uma filial exportadora da nossa empresa-mãe, que atua como fabricante de carboneto de tungsténio e diamante desde 1998. Aqui poderá usufruir de preços diretos de fábrica e de um excelente serviço de apoio.
Somos especializados em soluções de carboneto para clientes em mais de 20 países, o que inclui a conceção personalizada e o fabrico de diversas peças e componentes de carboneto.
Sim, todos os nossos produtos são rigorosamente controlados e aprovados de acordo com a certificação de qualidade internacional ISO 9001:2015.
Sim, incentivamos o envio do máximo de informações possível. Desenhos, esboços ou amostras físicas são bem-vindos para elaborarmos uma cotação e avançarmos com o desenvolvimento do design.
A nossa equipa comercial trabalha de segunda a sexta-feira. Geralmente, as propostas são enviadas num prazo de 24 horas após recebermos o seu contacto. Se o seu caso for urgente, entre em contacto connosco para darmos prioridade à sua solicitação.
O prazo de entrega habitual é de 15 a 18 dias após a confirmação do pagamento inicial de 30%. Se necessitar de um prazo de entrega urgente, por favor consulte-nos antes de efetuar a encomenda.
