Visão Geral
Modo Shaping
Compressão
Tipo buraco
Mould Rodada
Cavidade
Single-cavidade
Tratamento De Superfície
Em branco
Aplicação
Hardware
Certificação
ISO
Garantia
1 Ano
Personalizado
Não personalizado
Pacote de Transporte
caixa de cartão
Especificação
padrão
Marca Registrada
Logótipo personalizado
Capacidade de Produção
20 toneladas métricas por mês
Informações rápidas
As matrizes de trefilagem de carboneto de tungsténio são ferramentas com perfis altamente polidos, especialmente os orifícios em forma através dos quais o fio é desenhado para reduzir o seu diâmetro. Têm uma caixa de metal e um núcleo de carboneto de tungsténio. As matrizes de trefilagem PCD são feitas de metal e um diamante policristalino, um material sintético que oferece maior resistência à fissuração e ao desgaste.
Os parâmetros de desenho incluem medições como diâmetro de entrada, raio de entrada (bell radius), ângulo de entrada, ângulo de aproximação, rolamento e alívio de saída. O alongamento, a relação entre o comprimento depois do desenho e o comprimento antes do desenho, também é uma consideração importante ao escolher matrizes de trefilagem.
Ao selecionar matrizes de trefilagem de carboneto de tungsténio, o material do fio e os parâmetros de desenho são especificações importantes a considerar. Os fios principais são:
- Fios de aço carbono baixo
- Fios de aço carbono médio
- Fios de aço carbono alta
- Fios de aço inoxidável
- Fios de cobre
- Fios de prata
- Aço de alto carbono galvanizado

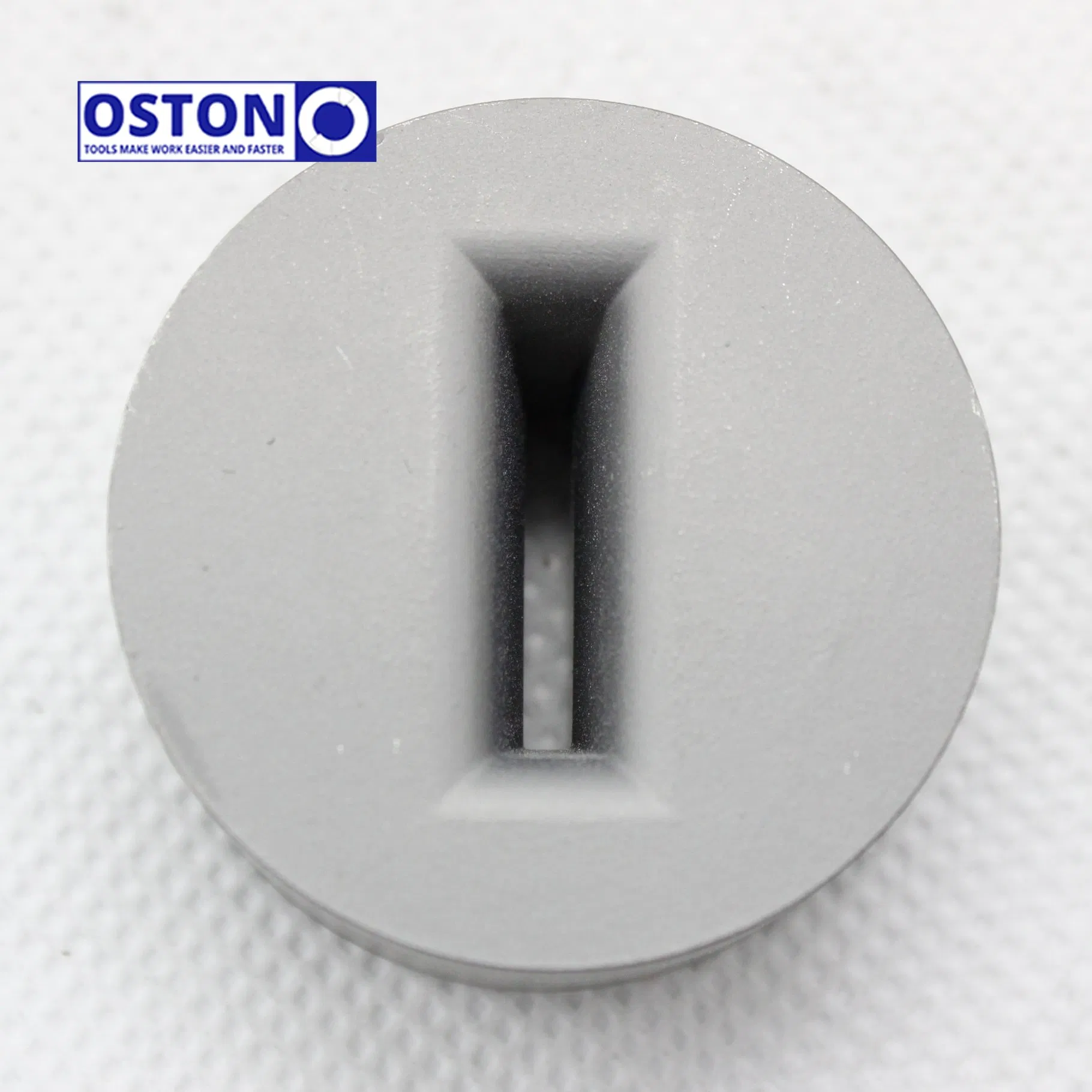

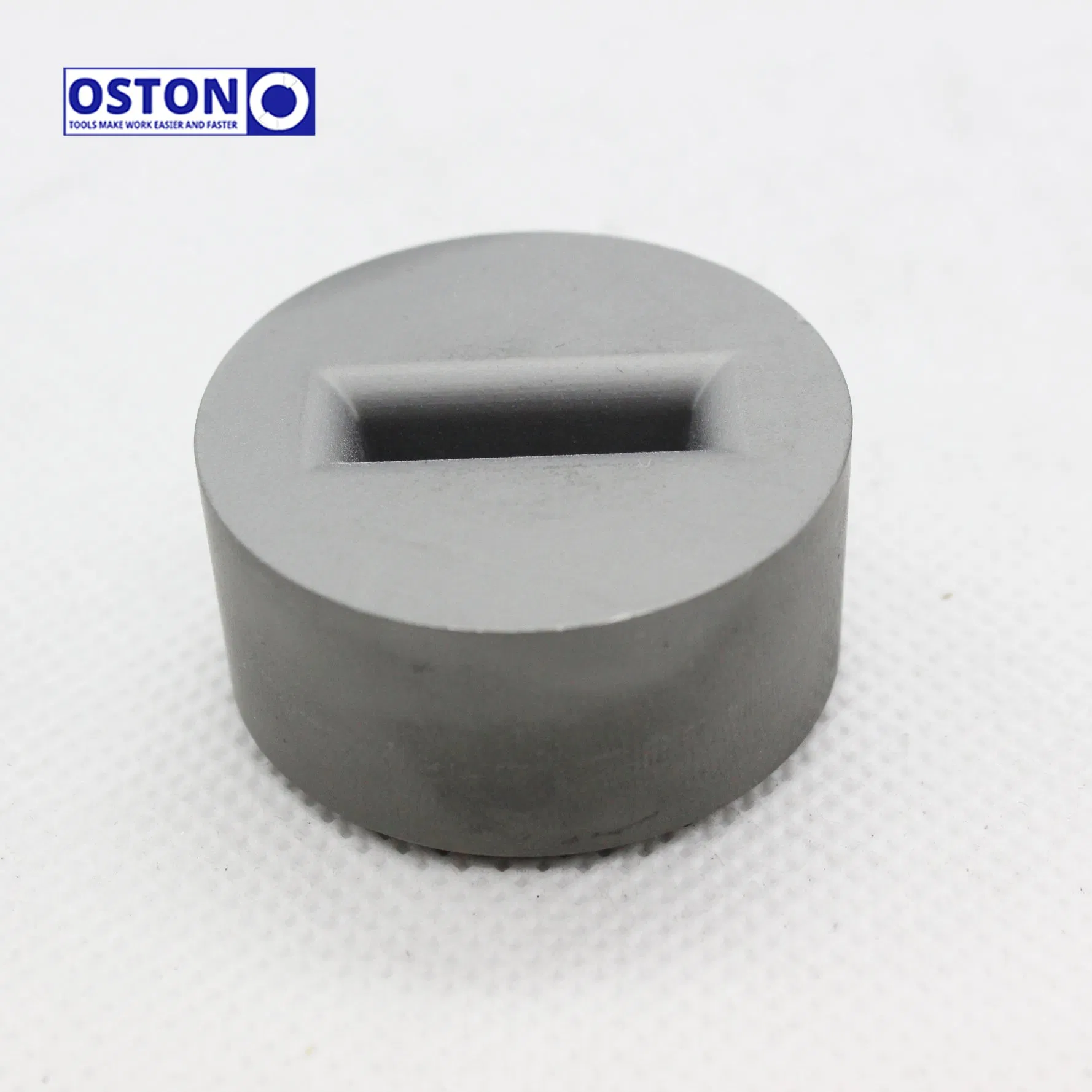

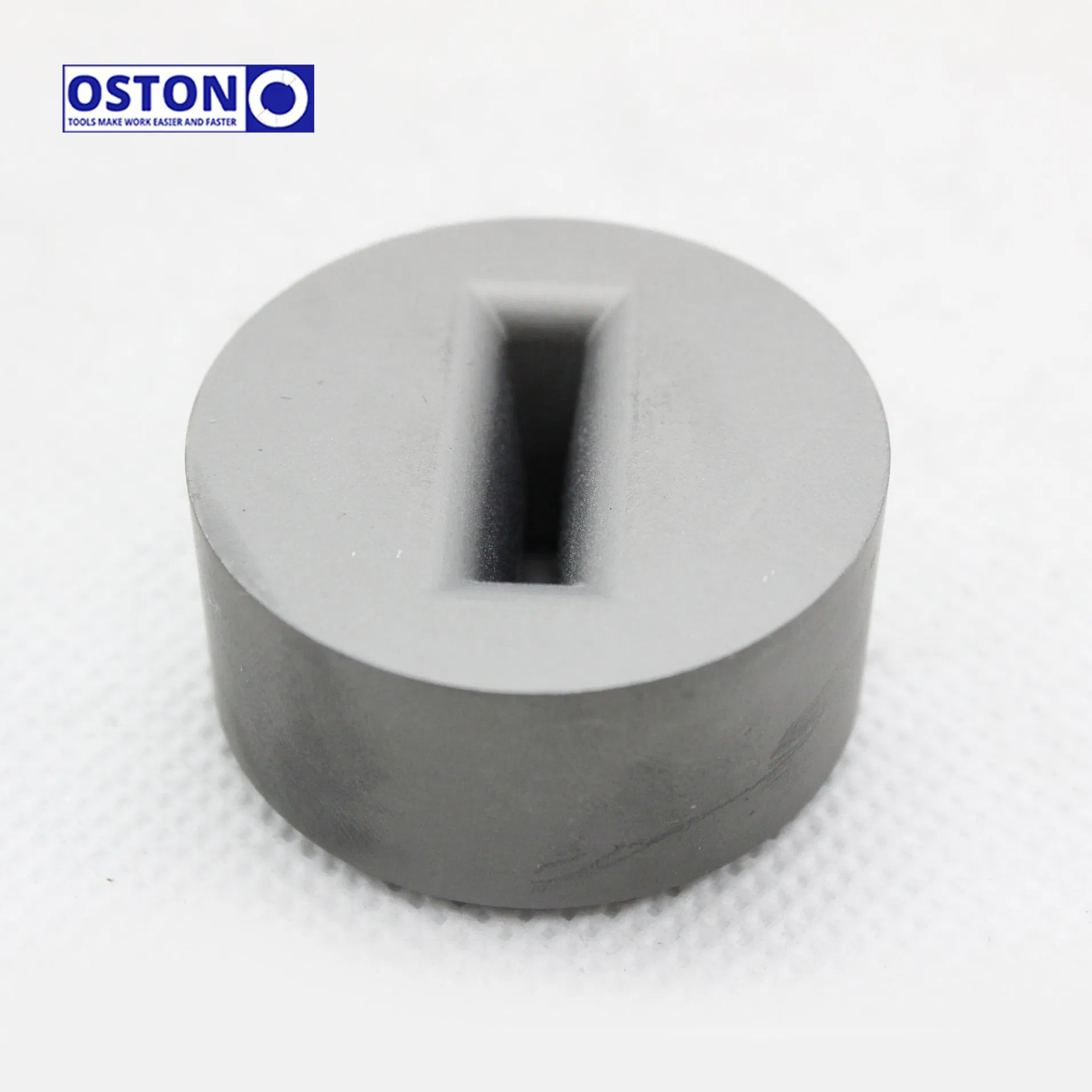

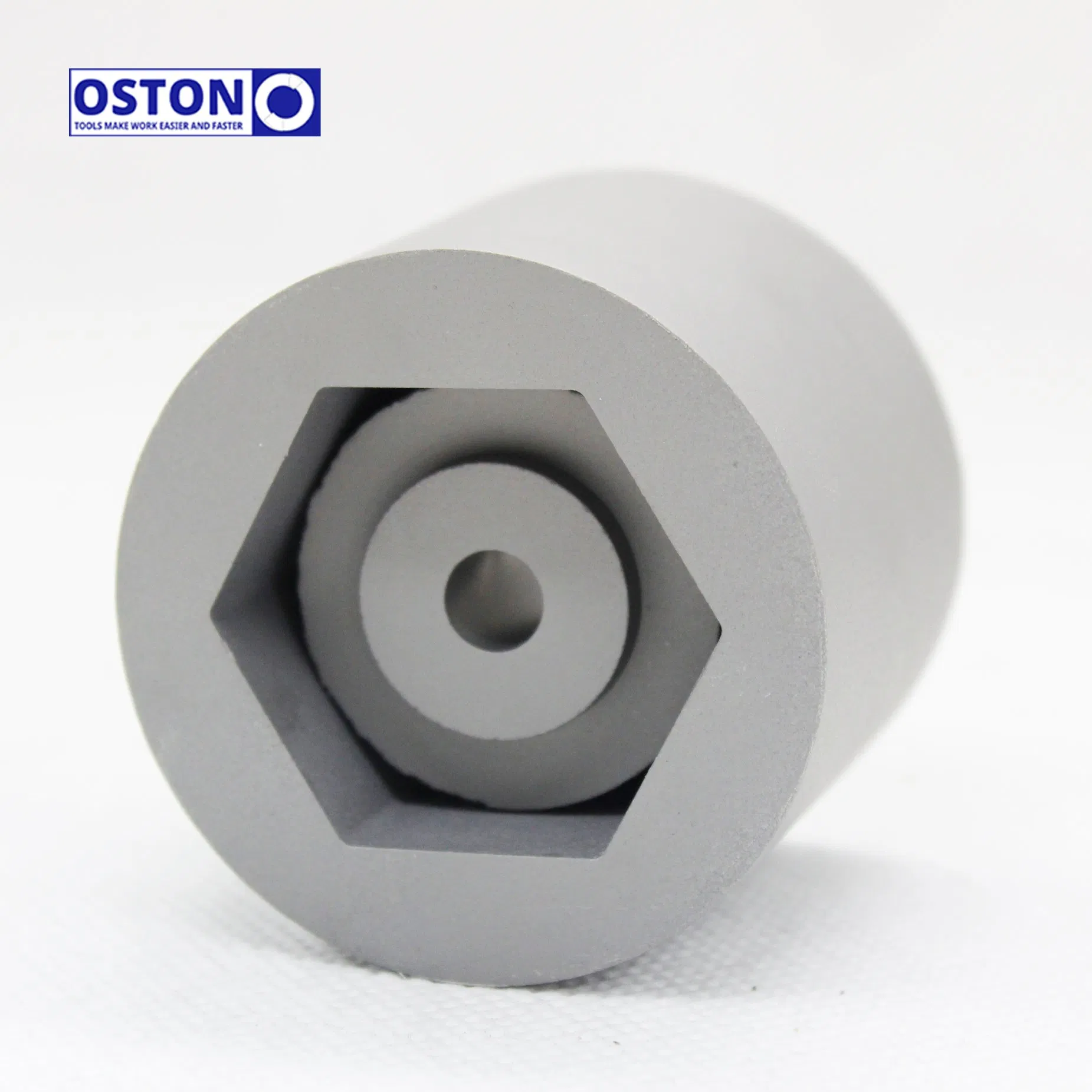

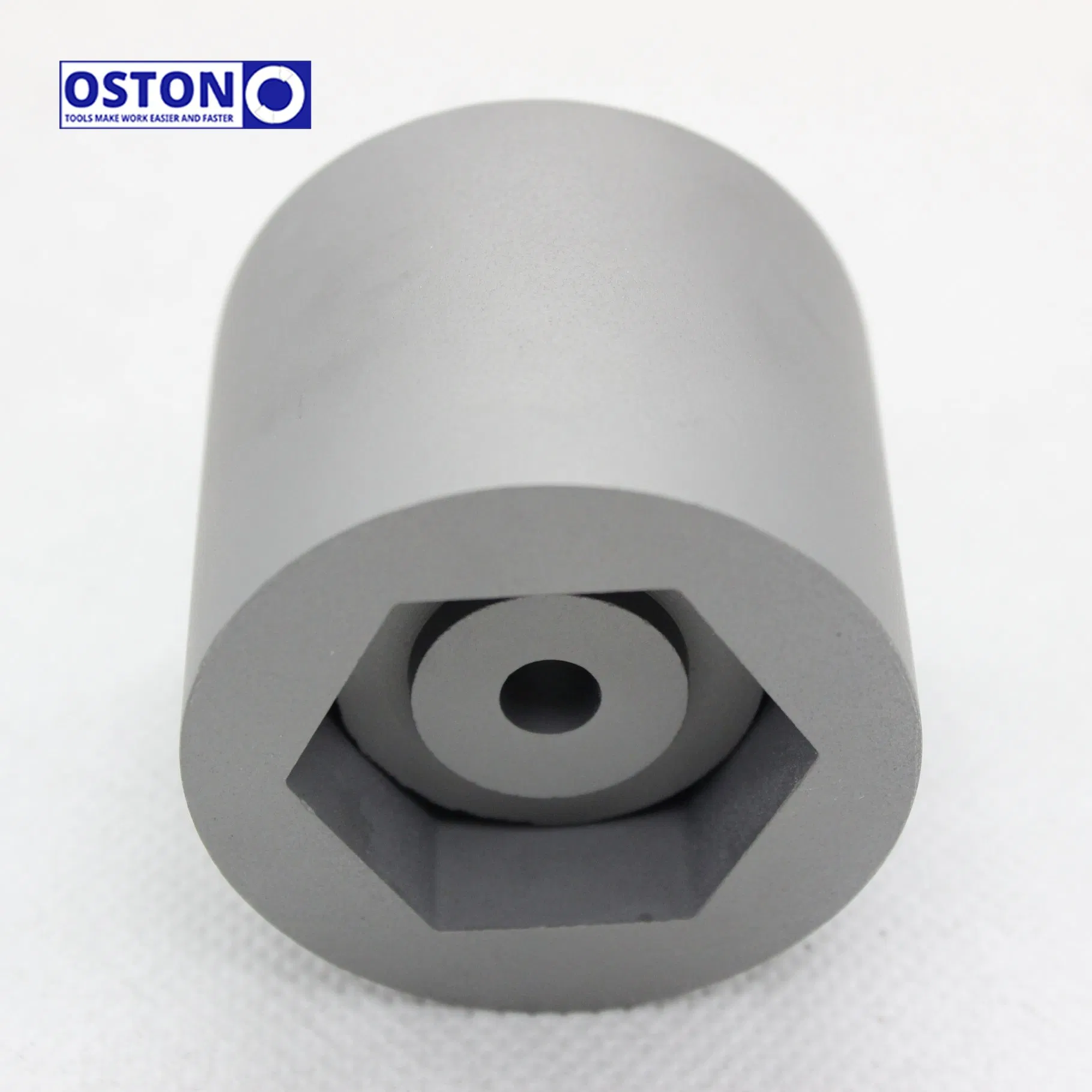

Fotografias detalhadas
Dimensões principais

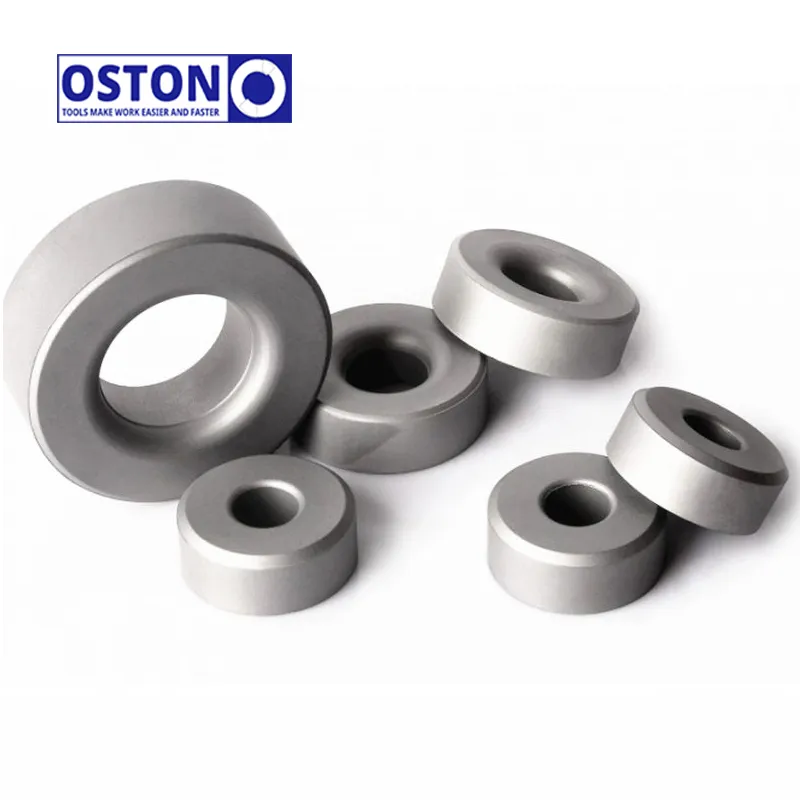

Núcleos de carboneto de tungsténio e matrizes de trefilagem acabadas com caixa de aço estão disponíveis na nossa gama de produtos.
| Ref. N.º |
Tamanho da caixa de aço (OD*H) (mm) |
Tamanho de pelotas (OD*h) (mm) |
ID da matriz de carboneto (mm) |
Tolerância de ID (mm) |
| 1 | 25x12 | 8x6 | 0.6-1.0 | 0/-0.02 |
| 2 | 30x16 | 13x10 | 0.4-2.6 | 0/-0.02 |
| 3 | 32x23 | 16x13 | 0.4-3.5 | 0/-0.02 |
| 4 | 32x23 | 16x14 | 0.4-3.5 | 0/-0.02 |
| 5 | 40x28 | 20x17 | 1.8-5.2 | 0/-0.02 |
| 6 | 40x28 | 22x14 | 1.7-6.0 | 0/-0.02 |
| 7 | 40x28 | 22x18 | 1.7-6.0 | 0/-0.02 |
| 8 | 50x28 | 25x20 | 2.8-9.5 | 0/-0.02 |
| 9 | 70x35 | 30x22 | 5.5-12.5 | 0/-0.02 |
| 10 | 75x35 | 35x25 | 8.5-16.5 | 0/-0.02 |
| 11 | 80x35 | 40x25 | 16.5-24.5 | 0/-0.02 |
| 12 | 110x45 | 50x28 | 16.5-24.5 | 0/-0.02 |
| 13 | 120x50 | 60x35 | 24.5-34.5 | 0/-0.02 |
Grau de qualidade
| Grau |
Grau ISO |
Tamanho dos grãos (um) |
Ligante (%) |
Densidade (g/cm³) |
Dureza (HRA) |
T.R.S (N/mm²) |
| YG6A | K20 | 0.8 | 6 | ≥15.10 | ≥91.5 | ≥1580 |
| YG6X | K10 | 1.0 | 6 | ≥15.00 | ≥91.0 | ≥1880 |
| YG8 | K30 | 1.5 | 8 | ≥14.80 | ≥89.5 | ≥2020 |
| YG12 | K30-K40 | 1.5 | 12 | ≥14.50 | ≥88.0 | ≥2600 |
| YG15 | K30-K40 | 1.5 | 15 | ≥14.00 | ≥87.0 | ≥2900 |
| YG20 | - | 1.0 | 20 | ≥13.80 | ≥86.0 | ≥2600 |
Adequado para
As matrizes de trefilagem são utilizadas com uma variedade de equipamentos e ferramentas de desenho de fios. A máquina de trefilagem reta é um dos equipamentos mais comuns de processamento de fios metálicos, podendo desenhar fio de aço de alto, médio e baixo carbono, fio de aço inoxidável, fio de cobre e ligas de cobre, fio de liga de alumínio, etc.
As matrizes desempenham um papel importante no processo de trefilagem. As matrizes PCD são frequentemente usadas para fios finos, sendo uma escolha muito popular nos últimos anos devido ao seu excelente desempenho. As matrizes de carboneto de tungsténio são normalmente utilizadas para desenhar fios mais grossos e em aplicações onde as matrizes PCD se tornam demasiado dispendiosas.

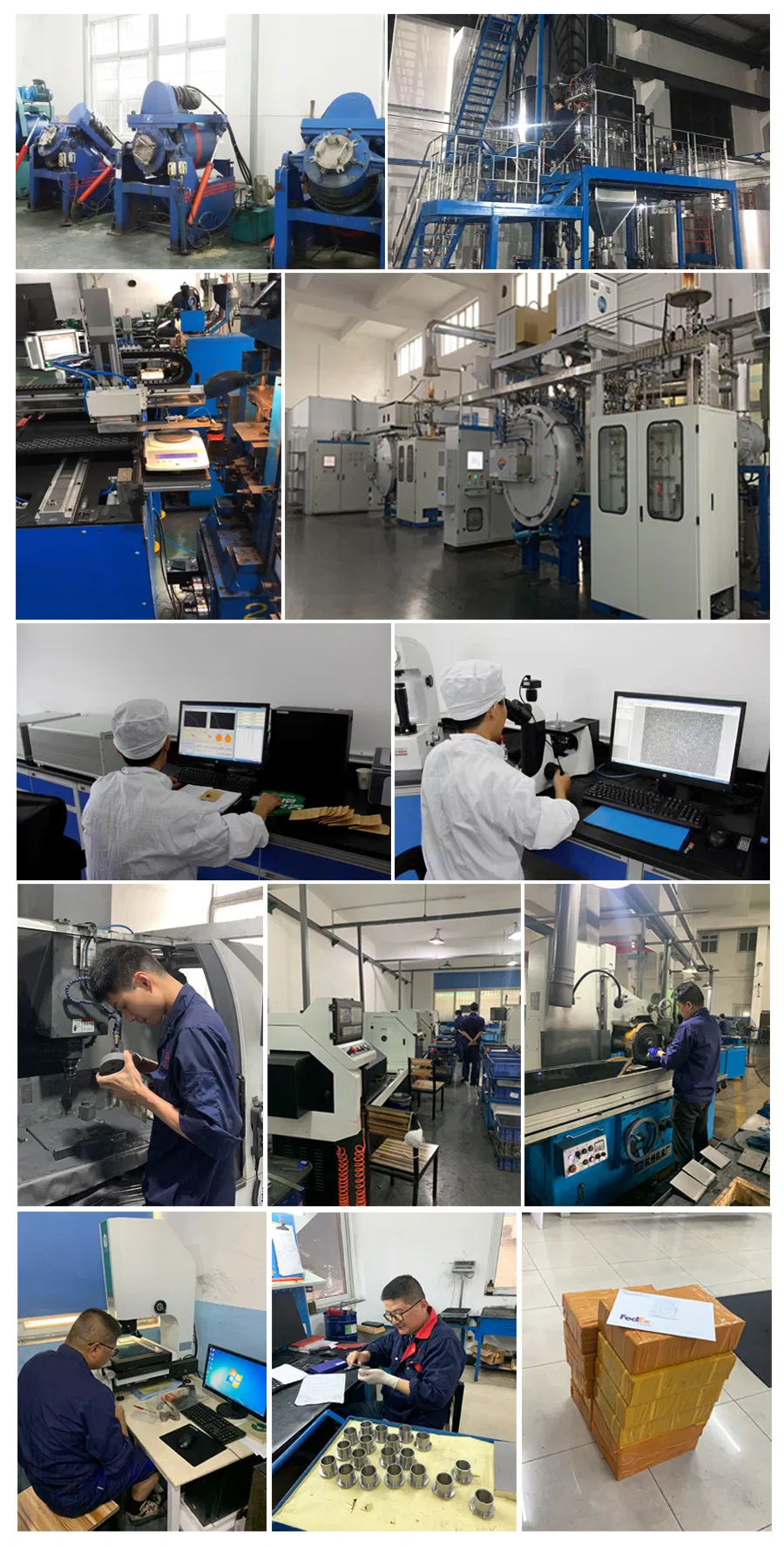

Controle de Qualidade
Oficina livre de poeira: Todo o pessoal deve vestir uniformes especificados antes de entrar no espaço de produção.
Automação de máquinas: Manipuladores automáticos estão instalados para garantir maior precisão no controlo de peso e reduzir custos de produção.
Regras estritas de operação: Todo o processo é executado rigorosamente de acordo com as normas definidas do processo.
Nova peça de teste: Peças de teste devem ser produzidas antes de um novo lote de material entrar em produção em massa, para garantir a estabilidade da qualidade.
Equipamentos completos: Dispomos de todos os recursos para processamento de carboneto a fim de assegurar entregas no prazo, incluindo tornos de retificação de superfície, retificadoras cilíndricas externas, centerless, máquinas de corte por fio e eletroerosão por penetração (EDM).
Verificação de qualidade dupla: Inspeções rigorosas de produtos semiacabados e acabados são essenciais. Produtos com defeito nunca são enviados.
Embalagem segura: Papel Kraft na primeira camada, plástico bolha na segunda camada e preenchimento de espaços vazios com esponja para garantir a integridade e excelente aspeto do produto final no cliente.
Perguntas Frequentes (FAQ)
Vocês são fabricantes de carboneto?
Somos um fabricante especializado de carboneto de tungsténio e de diamante desde 1998, garantindo preços competitivos de fábrica e serviços de alta qualidade.
Que tipo de produtos e serviços podem fornecer?
Somos especializados em soluções de carboneto para clientes em mais de 20 países, o que compreende o desenho e fabrico de diversas peças de carboneto personalizadas.
Existe alguma certificação para os vossos produtos?
Sim, todos os produtos são produzidos e aprovados em conformidade com as normas da certificação ISO 9001:2015.
Podem fabricar com base em desenhos de design personalizados?
Sim, aceitamos desenhos técnicos e amostras de produtos para elaboração de cotações específicas e posterior desenvolvimento do design do produto.
Quando posso obter a oferta/cotação após o envio da consulta?
Normalmente, a proposta comercial é fornecida dentro de 24 horas após recebermos o seu inquérito detalhado.
Qual é o prazo de entrega habitual dos produtos?
O prazo de entrega normal é de 15 a 18 dias após a confirmação e receção do pagamento inicial de 30%.
